本配置方案依據GB2099.1、UL498、IEC60884等國內外標準要求而編制，主要針對標準中對插座的安全性能、電參數性能、產品設計合理性和產品結構的可靠耐用等幾方面進行測試評估，以便企業對產品進行設計和工藝改進提供依據，同時也是質檢部門對產品檢測和認證的判別依據。

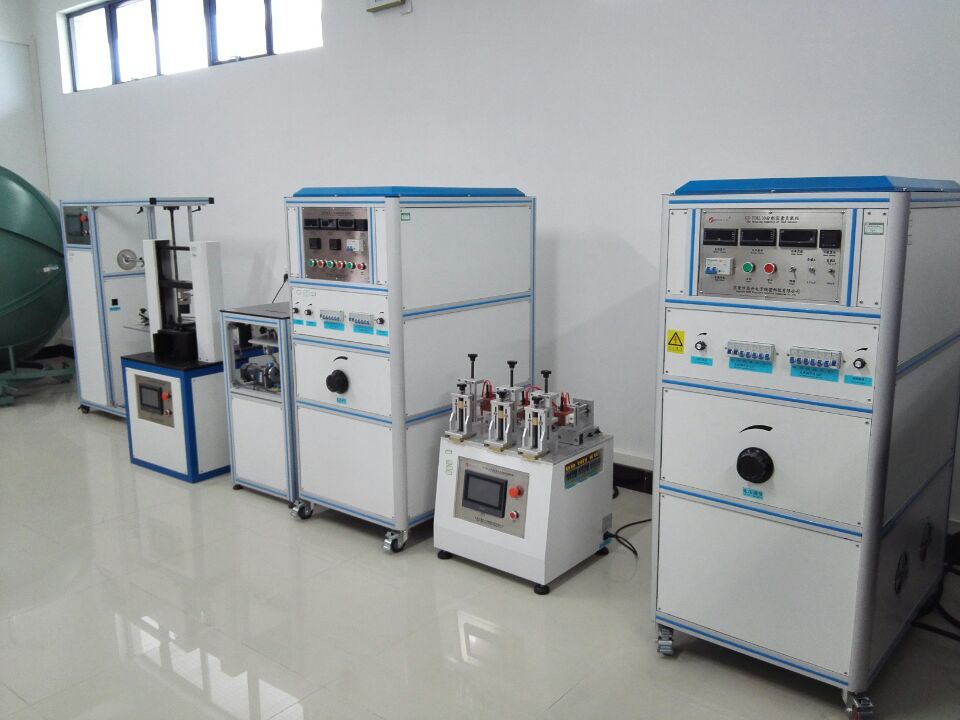

一、插頭插座及開關檢測實驗室設備技術參數：
一、單相插頭插座量規(符合GB1002-2008標準要求)
1.材質：全部采用瑞士進口加硬耐腐蝕鏡面不銹鋼加工。
2.硬度：58-62HRC
3.配鋁合金精美包裝盒1個，按國標(圖6至圖18)標準每種量規，共計19件。
4.加工精度:符合國標1002-2008要求
5.GB1002量規具體規格如下：
單相兩極插頭量規 | 滿足圖6 |
單相兩極帶接地插頭內量規 | 圖7（10A） |
單相兩極帶接地插頭內量規 | 圖7（16A） |
單相兩極帶接地插頭外量規 | 圖8（10A） |
單相兩極帶接地插頭外量規 | 圖8（16A） |
單相兩極插座最大通規 | 圖9（10A） |
單相兩極插座最小通規 | 圖10 |
單相兩極插座止規 | 圖11 |
單相兩極插座不接觸規 | 圖12 |
單相兩極帶接地插座最大通規 | 圖13 |
單相兩極帶接地插座最大通規 | 圖13 |
單相兩極帶接地插座最小通規 | 圖14 |
單相兩極帶接地插座最小通規 | 圖14 |
單相兩極帶接地插座止規 | 圖15（10A) |
單相兩極帶接地插座止規 | 圖15(16A) |
單相兩極帶接地插座不接觸規 | 圖16（10A） |
單相兩極帶接地插座不接觸規 | 圖16（16A） |
單相兩極雙用插圓插腳部分通規 | 圖17 |
單相兩極雙用插圓插腳部分止規 | 圖18 |
二、三相插頭插座量規(符合GB1003-2008標準要求)
1.材質：采用瑞士進口加硬耐腐蝕鏡面不銹鋼加工。
2.硬度：58-62HRC
3.配鋁合金精美包裝盒1個按國標(圖3至圖7)每種量規，共計15件
4.加工精度:符合GB/T1003-2016要求
5.GB/T1003量規具體規格如下：
序號 | 項目名稱 | 圖號 | 數量 | 單位 |
1 | 三相五線插頭量規 | 圖5（16A） | 1 | 件 |
2 | 圖5（25A） | 1 | 件 | |
3 | 圖5（32A） | 1 | 件 | |
4 | 三相五線插座通規 | 圖6（16A） | 1 | 件 |
5 | 圖6（25A） | 1 | 件 | |
6 | 圖6（32A） | 1 | 件 | |
7 | 三相四線插座通規 | 圖6（16A） | 1 | 件 |
8 | 圖6（25A） | 1 | 件 | |
9 | 圖6（32A） | 1 | 件 | |
10 | 三相五線插座止規 | 圖7（16A） | 1 | 件 |
11 | 圖7（25A） | 1 | 件 | |
12 | 圖7（32A） | 1 | 件 | |
13 | 三相四線插座止規 | 圖7（16A） | 1 | 件 |
14 | 圖7（25A） | 1 | 件 | |
15 | 圖7（32A） | 1 | 件 | |
16 | 三相五線插座不接觸規 | 圖8（16A） | 1 | 件 |
17 | 圖8（25A） | 1 | 件 | |
18 | 圖8（32A） | 1 | 件 | |
19 | 三相四線插座不接觸規 | 圖8（16A） | 1 | 件 |
20 | 圖8（25A） | 1 | 件 | |
21 | 圖8（32A） | 1 | 件 | |
22 | 三相插座帶電插套接觸規 | 圖9（16A） | 1 | 件 |
23 | 圖9（25A） | 1 | 件 | |
24 | 圖9（32A） | 1 | 件 |
三、 施力試驗裝置
(符合IEC60884-1：2006、GB2099.1-2008、GB2099.3-2008第9.2、10.1、10.3、10.6和24.8條標準要求)
1.砝碼重量：40N、75N各1個
2.插銷：GB6A、GB10A、GB16A插銷1套（5個）
3.材質：304#不銹鋼
4.配40~50V電指示盒1個
四、試驗直指
（符合GB2099.1-2008、GB2099.3-2008、IEC60884-1:2006第10.1及13.22條、IEC 61032等標準條款的要求）
1.測試施加力：10、20、50、75N，判斷力大小可看試驗指上的刻度。
2.直指尺寸：按標準規定尺寸加工
3.力值刻度準確度：±0.5N
4.配40V~50V電指示盒一個。
五、標準試驗指
（符合GB2099.1：2008、GB2099.3-2008、IEC60884-1:2008第10.1及25.1條、IEC 61032等標準條款的要求）
1.試驗指尺寸：按標準規定尺寸加工
2.配40V~50V電指示盒一個
六、試驗探針
（根據GB2099.1-2008、 GB2099.3-2008、IEC60884-1：2006第10.5和10.7條（圖9、圖10）要求）
1.截面3mm*1mm(扁) ：1個
2.截面Ф1mm(圓)：1個
3.推拉力：20N、1N各一個
4.長度：80mm
注：探針1套共計2個，配40V~50V電指示盒一個
九、導線受損試驗機
（符合IEC60884-1：2006、GB2099.1-2008、GB2099.3-2008第12.2.5和12.3.10條圖11標準要求）
1、電源：AC 220V±10%，50Hz/60Hz,max 5A
2、電機：AC220，40W
3、測試時間：0～99.99（s或m或h）可預置，精度：0.01s
4、砝碼: 0.3kg、0.4 kg、0.5 kg、0.7 kg、0.9 kg、1.4 kg、2 kg各2件
5、測試次數：0～9999（×1，×10，×100）次可預置，精度：±1次
6、轉動速度：12轉/min
7、工位數：2工位
8、測試高度：260mm，280mm（可調整）
9、旋轉直徑：75mm
10、套管：直徑6.5mm、9.5mm各2個
十、電動靜拉力試驗機
（符合IEC60884-1:2006、GB2099.1-2008、GB2099.3-2008第12.2.6和12.3.10條標準要求）
1. 工位數：6工位
2. 吊重砝碼：40N、50N、60N、80N（各3個）
3. 吊重用夾具：端子鎖緊夾具6套，片形吊重板6個
4. 有效行程：300mm
5. 升降速度：約300mm/min
6. 自動停機裝置：行程上下限
7. 驅動方式：電機驅動
十一、無螺紋端子彎曲試驗裝置
（符合GB2099.1-2008、GB2099.3-2008 12.3.12條圖12標準要求）
1. 工作電源：AC220V 5A 50Hz
2. 試驗電流： AC 1-100A±3%
3. 壓降測量范圍：0-199.9mV±3%
4. 彎曲角度：0-360°（手動）
5. 施力方向：朝每個相差10°±3°中的任何一個方向(另可做：每個相差30°±5°中的任何一個方向彎曲，手動彎曲)。
6. 砝碼： 0.25 N、0.5 N、1.0N
7. 施力方向： 垂直于未彎曲的導線方向
8. 砝碼材質：SUS304不銹鋼
十二、非實心插銷抗壓試驗裝置
（符合IEC60884-1：2006、GB2099.1-2008、GB2099.3-2008第14.2條 圖14標準要求）
1. 砝碼：100 N±1%
2. 心軸直徑：4.8mm
3. 非實心插銷試驗裝置帶水平穩定裝置。
4. 材質：45#鋼表面電鍍處理
十三、插頭附加力矩測量裝置
（符合IEC60884-1：2006、GB2099.1-2008、GB2099.3-2008第14.23.2條標準要求）
1、配0.5N、1N、1.25N、2.5N組合砝碼一套；
2、配插座萬用夾具一個（適合GB 6A二插插頭、GB 10A三插插頭、GB 16A三插插頭等多個標準插頭使用）；
3、材質：45#鋼電鍍處理
十四、插座橫向應力試驗裝置
（符合IEC60884-1：2006、GB2099.1-2008第13.14條 圖13、GB2099.3-2008 第14.23.101條等標準要求）
1. 配GB 6A二插插頭、GB 10A三插插頭、GB 16A三插插頭等試驗插頭各一個；
2. 吊重砝碼：5N 1個
材質：采用進口304#不銹鋼加工
十八、智能型溫升測試儀
（符合UL817、GB2099.1-2008和GB2099.3-2008 19節、IEC60884-1:2006 19節、DIN VDE0620.1 19節、IS1293：2005 第19條、BS1363.1-2007 第16節 figure 17a),17b)等標準要求）
1. 電 源: AC 220V±10%，11kVA
2. 負載電壓: AC 40～290V任意可調
3. 負載電流: AC 0～40A任意可調
4. 電壓表精度：±1%±1個數字
5. 電流表精度: ±1%±1個數字
6. 變壓器容量: 10kVA+3kVA
7. 測試時間： 0-999小時可任意設置
8. 通道數：16通道
9. 采用彩色溫度無紙記錄儀及電腦控制和顯示、記錄溫度變化，可在彩色溫度記錄儀及電腦上實時顯示各路溫度數據并顯示溫度曲線，同時可通過電腦進行數據處理和輸出報表并打印
10. 采用一體化設計，內部配置BS溫升木箱及相關附件，同時可滿足BS測試標準。通過連接負載則可進行沖擊負載情況下載流部件的溫升測試
十九、溫升測試木盒
（符合IEC60884-1：2006、GB2099.1-2008、GB2099.3-2008第19條標準要求）
1、 外部為松木，厚度大于25mm
2、 四周為灰泥，厚度為10～15mm
3、 中間為標準插座安裝盒
二十、溫升試驗夾緊元件
（符合IEC60884-1：2006、GB2099.1-2008、GB2099.3-2008第19條，圖44標準要求）
1、 材質采用黃銅或紫銅
2、 夾緊元件滿足10A插頭,16A插頭等各2個，共12個

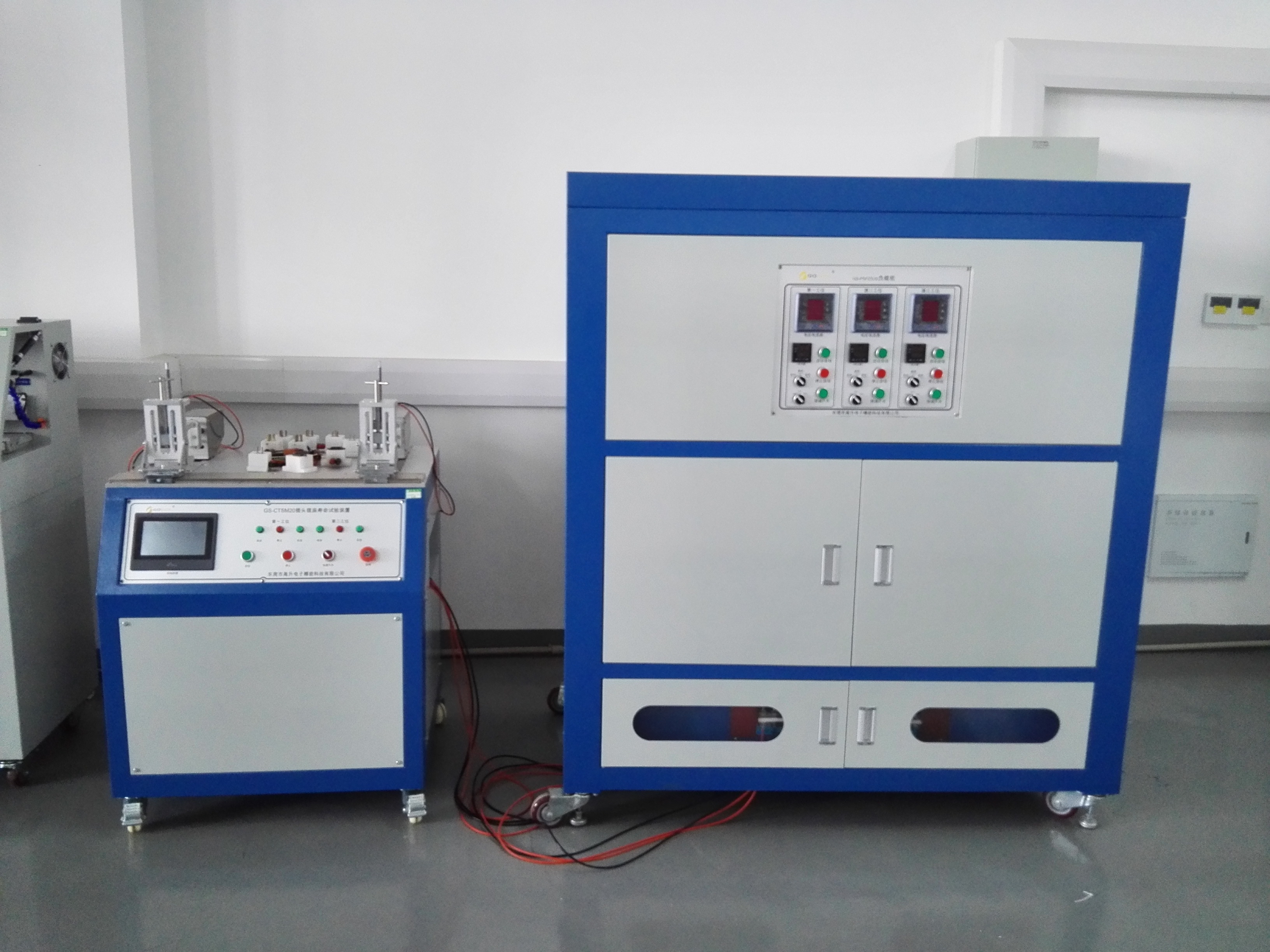

二十一、開關插座壽命試驗機
(符合IEC60884-1:2006 20和 21節 Figure 16、 GB2099.1-2008、GB2099.3-2008第 20和 21節 圖16，GB 16915.1-201X （報批稿）、IEC 60669-1:2007(Ed.3.2)，MOD 第18和19節 圖12、圖13、圖14等標準要求)
1. 電 源：AC 220V±10%，50Hz，
2. 負載電流：最大負載電流不低于32A
3. 負載電壓：AC50-290V可調
4. 負載連接方式：外接負載，5個工位獨立連接，互不影響，5個工位獨立控制。
5. 工作模式 ：2個獨立插頭插座或耦合器測試工位 3個獨立開關測試工位
6. 測試次數：0～99999次（各工位可獨立設定）
7. 次數精度：±1次
8. 通電時間：0-99.9s可設定
9. 斷點時間：0-99.9s可設定
10. 時間精度：±0.1s
11. 試驗速度：通過通斷電時間確定（最大40次/分鐘）
12. 安全保護：各工位獨立保護，包括過載、過流及機械多重保護
13. 各工位獨立判斷，失敗時各工位獨立聲光報警并停止該工位，其它工位不影響，繼續工作
14. 采用觸摸屏+氣動結構
二十二、分段容量和正常操作插頭治具
（符合GB2099.1-2008第20節、21節標準要求）
1、 插頭治具的插銷由黃銅制成（原料為符合ISO1639標準規定的CuZn39 Pb2-M型），插銷具有最大規定尺寸，偏差為-0.06mm，插銷間距為標稱距離，偏差為+0.05mm
2、 6A單相兩極插頭治具 3個
3、 10A單相兩極帶接地插頭治具 3個
4、 16A單相兩極帶接地插頭治具 3個
5、 最大連接電流：AC 25A
6、 最大連接電壓：AC 300V
二十三、綜合負載試驗機
（符合IEC60884-1:2006 20和 21節 Figure 16、 GB2099.1-2008、GB2099.3-2008第 20和 21節 圖16、IEC 60320-1:2007 19和20節 Figure 15、GB 17465.1:2009 19和20節 圖15等標準要求）
1、 輸入電源：AC 220V±10%，50Hz/60Hz
2、 最大輸入電流：AC 60A
3、 輸出電壓：AC 40-290V可調
4、 輸出電流：AC 0-40A可調
5、 功率因數：COS￠0.3---1連續可調（16A以下）COS￠0.6---1連續可調（16A以上）
6、 電壓精度：±（0.4%讀數+0.1%量程+1字）
7、 電流精度：±（0.4%讀數+0.1%量程+1字）
8、 功率準確度：±（0.5%讀數+0.5%量程）
9、 電壓,電流功率因素均為數顯
10、具有漏電保護裝置
11、插頭插座合時保持時間:0～30S可設定
二十四、插頭插座拔出力試驗裝置
（符合IEC60884-1：2006、GB2099.1-2008、GB2099.3-2008第22條圖18和圖19等標準要求）
1. 含機架、插座夾具、主砝碼、附加砝碼、砝碼托盤、拔出力量規1套。
2. 主砝碼： 40、50、54、60N級各1個（與附加砝碼、砝碼托盤、量規的總重量）
3. 附件砝碼：4N、5N、5.4N、6N各1個
4. 支架尺寸：110×150×550（mm）
5. 主機材料：采用45#鋼電鍍+鋁合金噴砂氧化處理
6. 量規材料：采用進口加硬耐腐蝕鏡面不銹鋼加工
7. 量規詳細配置如下：符合GB2099.1-2008及GB1002-2008標準要求 (共12個)：
二十五、導線保持力試驗機
（符合IEC60884-1：2006、GB2099.1-2008、GB2099.3-2008第23.2條圖20及其他電器附件的有關標準要求）
1. 電源: AC220V±10%，50Hz/60Hz
2. 試驗次數:0-9999(×1×10×100)（可預置）
3. 砝碼: 40N, 50N, 60N, 80N, 100N各一個
4. 試驗速率:5～60次/min(無級可調)、
二十六、電源線扭力試驗機
（符合IEC60884-1：2006、GB2099.1-2008、GB2099.3-2008第 23.2條、GB17465.1 22.3章、GB4706.1-2005 25.15章及其他電器附件的有關標準要求）
1. 扭矩砝碼：0.1Nm、0.15Nm、0.2 Nm、0.25Nm、0.3 Nm、0.35Nm、0.425Nm各1個，共7個
2. 施加扭力持續時間：1min
二十七、電源線彎曲試驗機
（符合IEC60884-1：2006、GB2099.1-2008、GB2099.3-2008第23.4條圖21標準要求）
1. 夾 具：1組（可同時測試6個樣品，含有機玻璃安全保護罩）
2. 電 源：AC220V±10%，10A
3. 電機功率: 不低于1ｋW
4. 彎曲角度：±10°～±180°任意設定
5. 回程停留時間：0～99S 任意設定
6. 彎曲速度：10-60次/分鐘任意設定
7. 負載連接模式:外接1臺負載機
8. 外接負載電壓：AC50-300V任意調節、電壓精度±1%
9. 外接負載電流：AC 0-20A 任意調節、電流精度±2%
10. 低壓大電流輸出：0～20A可調
11. 彎曲次數：0～999999次可任意設定
12. 砝碼規格：50g, 100g, 200g, 300g, 500g各6個
13. 測試模式：“帶負載測試”或“空載測試”可選
14. 停機模式：“任一工位不良停機”或“全不良停機” 可選
15. 保護系統：防觸電保護、過流保護、過載保護，機械安全保護等。
16. 當六個測試樣品中有一個折斷時，該工位對應的計數器停止計數，計數器顯示值為該產品所承受的彎曲次數并報警；根據選擇的停機模式不同，可繼續其它工位的測試或停機報警。當選擇“全不良停機”時，所選的工位待測線全部折斷時，機器自動停止；（觸摸屏有相應提示）。
17. 當待測線達到設定的測試次數時，機器停止工作（觸摸屏有相應提示）
18. 采用性能不低于松下品牌的伺服電機+伺服系統+彩色觸摸屏控制系統，所有角度、速度、試驗次數、測試模式、停機模式等參數均在觸摸屏內設置，定位準確，精度高，且帶密碼鎖定功能。
二十八、電器負載柜
（符合IEC60884-1：2006、GB2099.1-2008、GB2099.3-2008第23.4條等標準要求）
1. 輸入電源：AC 220V±10%，50HZ，15kVA.
2. 最大輸入電流：AC 40A
3. 輸出電壓：AC 40-290V（可調）
4. 輸出電流：AC 0.5-20A（常通）
5. 電壓表精度：±（0.4%讀數+0.1%量程+1字），電流表精度：±（0.4%讀數+0.1%量程+1字）
二十九、擺錘沖擊試驗機
（符合GB2099.1-2008第24.1章、IEC 60884-1-2006第24.1章、NF C61314-2008第24.1章 圖22、23、24、25、26， BS1363-2第20.1.3節、圖21，GB 16915.1-201X （報批稿）、IEC 60669-1:2007(Ed.3.2)，MOD 第20.1節 圖15、圖16、圖17、圖18標準要求）
1、沖擊元件半徑：10mm
2、沖擊元件材質：洛氏硬度85≤HR≤100的聚酰胺材料
3、沖擊元件質量：150g
4、沖擊長度：1000mm±1mm
5、沖擊高度：100mm、150mm、200mm、250mm可任意選擇
6、擺臂：外徑Ф9mm、厚0.5mm不銹鋼管
7、安裝架表面：175×175×8mm的層壓板
8、安裝架：10±1kg
9、裝置主體材料：鋁合金型材（帶底座工具箱）
10、沖擊角度可調整，產品夾具可前后、左右調整，也可繞垂直軸轉動
三十、滾筒跌落試驗機
（符合IEC60884-1：2006、GB2099.1-2008 、GB2099.3-2008第 24.2條、GB/T 2423.8-1995等標準要求）
1、電源：AC220V，50Hz/60Hz，Max 5A
2、電機功率：180W/220V AC
3、試驗次數：0～9999×1×10×100（可預置）
4、滾桶轉速：5轉/分鐘
5、跌落速度：10次/分鐘
6、跌落高度：500mm
7、滾筒采用1.5mm厚鋼板加工，兩底面分別安裝3mm厚鋼板和10～19mm厚木板，角部安裝硬橡膠
三十一、插銷扭矩測試儀
（符合IEC60884-1：2006、GB2099.1-2008、GB2099.3-2008第 24.2條標準要求）
1. 三卡盤夾頭可牢靠的夾緊工件
2. 左右兩種旋轉方向
3. 前后兩個指示盤，并且讀數一致
4. 測量精度：±3%
5. 測量范圍：0.1～1.5N.m
6. 刻度分辨率 : 0.02N.m
7. 卡盤直徑: 1～8.5 mm
8. 總 長: 132 mm
三十二、低溫沖擊試驗裝置
（符合IEC60884.1-2006、GB2099.1-2008、GB2099.3-2008 第24.4、30.4章、GB2951.14-2008 第8.5 章、VDE0472 第611 章、IEC60811-1-1-4:1985、QC/T730-2005 第5.5.2 章、ISO6722-2002第9 章、NF R 13-415:1990 第6.5 章、DIN 72550-1991 第3.6.5.3章、UL1581-2006:593 章、IS1293：2005第24.4 條 圖21、第28.1.2條、第30.3 條 圖30等標準要求）
1. 落錘：100ɡ，200ɡ，300ɡ，400ɡ，500ɡ，600ɡ,750ɡ，1000ɡ，1250ɡ，1500ɡ，各3件
2. 100ɡ中間墊塊（沖擊頭）： Ф20，Ф6 mm各3件；
3. 100ɡ中間墊塊（沖擊頭）弧度：R300mm
4. 沖擊倒桿：直徑Ф10mm、底部為L=8.6mm的等邊三角形
5. 沖擊裝置底座重量：約10kg
6. 沖擊底座高度：40mm
7. 橡膠墊厚度：40mm
8. 沖擊高度：50～200mm可調
9. 一次試驗件數： 3件；
10. 最低工作溫度： -70℃；
11. 試驗長度：5D且≥150mm
12. 材質：SUS304進口不銹鋼
三十三、插頭壓縮試驗裝置
（符合IEC 60884-1:2006 10.1節及24.5節，GB2099.1-2008 10.1節及24.5節 圖8， IS1293：2005第24.5條 圖22相關標準要求）
1. 插頭壓縮試驗裝置適用于各種類型插頭壓縮試驗。
2. 砝碼重量：300N
3. 提升高度:<50mm
4. 手動型：含保持裝置和釋放裝置
5. 插頭壓縮試驗裝置底座水平，并設置可調水平的旋腳
三十四、插頭插銷絕緣護套耐磨試驗機
（符合GB2099.1-2008、GB2099.3-2008、IEC60884-1：2006第24.7條圖28、BS1363.1、IS1293:2005等標準要求）
1、磨擦行程：9mm
2、砝碼重量：4N
3、磨擦角度：10度
4、U型磨擦頭直徑：Φ1 mm
5、磨擦速度：15次/分鐘（30單程/分鐘）
6、試驗次數： 0～9999×1，10，100（可預置）
7、次數精度：±1次
三十五、移動式插座機械強度試驗裝置
（符合IEC60884-1：2006、GB2099.1-2008第 24.9條（圖29）標準要求）
1、 夾具中心高度：750mm（可調整）
2、夾具角度：0~360度可轉換（45度/檔，共8檔）
3、測試裝置外廓：300×200×800mm
4、使用環境溫度：常溫
5、使用環境濕度：≤85%
三十六、蓋或蓋板輪廓線量規
（符合IEC60884-1：2006、GB2099.1-2008第 24.17條（圖32）標準要求）
不銹鋼制造,厚度2mm
一塊厚（1±0.1）mm硬材料板，
配置推拉力計，可施力逐漸加到10N，20N，80N，120N
三十七、插銷牢固程度試驗裝置
（滿足IEC60884-1：2006、GB2099.1-2008、GB2099.3-2008第24.10條圖30標準要求）
1. 使用環境：70℃±2℃高溫箱
2. 砝碼：4個，分別為40N，50N，80N，100N各1個
3. 插銷平板座：>3mm
4. 配10A兩插、10A三插、16A三插插頭空座各1個
5. 配相應測試產品端子固定用夾具1套
6. 平板厚度：8m
7. 加力時間：先60秒，后>1小時
8. 采用不銹鋼加工
三十八、溝槽、孔及反向錐度量規（試驗棒）
（符合IEC60884-1：2006、GB2099.1-2008第 24.18條（圖35）標準要求）
1、材質：不銹鋼；
2、尺寸：直徑Φ2.5+0.05 0長大于100 mm
三十九、球壓試驗裝置
（符合GB2099.1-2008、GB2099.3-2008、IEC 60884-1：2007第25.2條 圖37、IS1293：2005第25.2條 圖27等標準要求）
1、球面直徑：5mm
2、砝碼質量：20N±0.2N
3、測試平臺：Ф50*100mm 圓柱體：（厚≥30mm）
4、環境溫度：125℃±2℃
5、適用溫度：0～200°C
6、材質：304#不銹鋼（鋼球為軸承鋼）
四十、熱壓縮試驗裝置
（符合IEC60884-1：2006、GB2099.1-2008第24.19、25.4條圖38及BS1363等有關標準要求）
1、夾塊厚度：15mm
2、圓角半徑：R2.5mm
3、夾塊圓柱面半徑：R25mm
4、測試環境溫度：70℃±5℃
5、砝碼（上夾塊）質量：20N
6、材料：進口304#不銹鋼加工，表面拋光處理
四十一、爬電間隙測試卡
（符合IEC 60884-1:2006 27節，GB2099.1-2008、GB2099.3-2008 27節、IS1293：2005 第27節標準要求）
用于測量兩個導電部件之間，或一個導電部件與器具的易觸及表面之間沿絕緣材料表面之間的最短路徑；
1、8規格：1、1.5、2、2.5、3、4、4.5、6
2、27個/套的規格：1.0至2.0（11個）和2.5，3.0至10.0（16個）
四十二、灼熱絲試驗機
（符合IEC60884-1：2006、GB2099.1-2008、GB2099.3-2008第28.1.1條、IS1293：2005第28.1.1條，GB/T4706.1,GB/T5169.10,GB/T5169.11,IEC60695-2-10及UL746A等標準要求）
1、工作電壓：AC220V、50Hz 、10A
2、灼熱絲溫度：常溫～1100℃（人機可設定）
3、測溫精度：±5℃（溫度穩定5分鐘后）
4、施加時間（Ta）：0～999.9s任意設定，按標準設定為30s，精度：0.1S
5、起燃時間（Ti）：控制器內部計時，人機顯示，觸摸按鈕控制，精度：0.1S
6、火焰熄滅時間（Te）：控制器內部計時，人機顯示，觸摸按鈕控制，精度：0.1S
7、灼熱絲對樣品施壓：1±0.2N
8、灼熱深度：7mm
9、最大輸出功率：1000W
10、實驗室有效空間：0.5立方米
四十三、插銷絕緣護套耐非正常熱試驗儀
（符合IEC60884-1：2006、GB2099.1-2008、GB2099.3-2008第28.1.2條圖40等標準要求）
1、電源:AC220V±10%
2、測試溫度:常溫--200℃可設置
3、測量誤差:0.5%F.S±1dig
4、控制精度: ± 1℃
5、測試時間:0—99h99min99s可設置
四十四、耐電痕化試驗機/漏電起痕試驗儀
（符合IEC60112：2003，UL746A、ASTM D 3638-92、DIN53480、GB4207 、IEC60884-1：2006、GB2099.1-2008、GB2099.3-2008第28.2條等標準要求）
1.輸入電源:220VAC±10%，50/60Hz
2.輸出功率:1000W；
3.電極材料:黃銅電極一對；
4.電極尺寸:(2mm±0.1mm)×(5mm±0.1mm)×(40mm±5),≥12mm，斜面：30°±１°
5.電極距離:4.0mm ±0.1mm
6.夾角：60°±2°
7.電極壓力:1.00N ±0.05N（可微調節）
8.液滴高度:35mm±5mm(可調節) (附一個量規作測量參考)
9.液滴間隔時間:30s±5s（數顯，可預置調節）
10. 50滴時間25min±2min
11.液滴滴數:1～9999×1，×10，×100（數顯，可預置）
12.試驗電壓:100V～600V（25V分度，可調節）
13.電源壓降:1.0A±0.1A時≤8%
14．起痕判斷:≥0.50A，2.00s±1%
15.樣品支撐平板：厚度≥4㎜的玻璃
16.針嘴外徑：A溶液：0.9㎜～1.2㎜ B溶液: 0.9㎜～3.45㎜
17.排氣孔徑Φ75mm
18.試驗箱外殼及結構件采用一級電解板烤漆處理，滴液系統及支架采用不銹鋼鋼加工，耐高溫耐腐蝕
19.定時/計數可預置，自動滴液時間精確，具有自動停止試驗并且聲光報警功能
20.采用門禁電路，實現開門互鎖。
21.滴液高度可調節，并可微調。
22.配專用電痕化判斷模塊和保護電路
四十五、鹽水噴霧試驗機
（符合GB 2099.1-2008第29節、GB2423.17、GB-T 10125-1997標準要求）
1、輸入電源： AC 220V/10A 50/60Hz
2、溫度范圍：A.空氣飽和筒溫度： 常溫～63℃ ±1℃ B.鹽水溫度： 常溫～50℃ ±1℃
C.試驗室溫度： 常溫～50℃ ±1℃
3、噴霧 壓力： 0.8～2.0kgf/cm2
4、噴霧量： 0.5～3.0mL/80cm/h
5、噴霧量計量筒：一組
6、試驗室容積（L×W×H）：不低于60×45×40 cm
四十六、高溫壓力測試裝置
（符合IEC60884-1：2006、GB2099.1-2008、GB2099.3-2008第30.1條圖41等標準要求）
1.刀刃寬度：0.7mm；
2.砝碼質量：2.5N；
3.測試平臺：不低于150×70×5mm
4.測試環境溫度：200℃±5℃
5.材質： 304#不銹鋼加工，表面拋光處理
6.工位數：3工位
四十七、扭力批
１.扭力范圍：2～12kgf.cm
２.分度值：0.1 kgf.cm
３.精度：≤±3%
四十八、測厚規
１.適用范圍：用于紡織布料、薄膜、紙張等物品的厚度測量。
２.指式方式：指針式
３.測量范圍：0-10mm
４.最小讀數：0.01mm
５．測量深度：26mm
四十九、針焰試驗機
１.燃燒器針管：內徑約為ф0.5mm、外徑不超過ф0.9mm、長35mm以上的針頭
２.火焰高度：一般12mm（可調）；可按標準要求自由調節，有高度測量器具。
３.熱電偶：性能不低于歐米茄品牌的φ0.5 K型熱電偶
４.溫度校正銅塊：按標準尺寸，高導銅
５.溫度顯示:0-1000℃±0.5℃
６.火焰溫度測量時間：23.5s以內（從100℃升到700℃）
７.火焰施加時間：0～99分99秒范圍內調節
８.施焰時間：0～999.9S可調；
９.持燃時間：0～999.9S ，按鈕記錄
10.箱體內容積：0.5 m3
11.配置：接物盤一個、絹紙五張、松木板一件
條款/圖示 | 測量/測試 | 測試/測量設備/材料需求 | 測試儀器型號/描述CAT.No./Description |
8.8 | 標志檢查Test of markings | 水，汽油Water, petroleum spirit | ------（推薦用：GOSUN科技——酒精耐摩擦試驗機） |
9 | 尺寸檢查 | 卡尺，千分尺，量規 Caliper, micrometer, gauges | 三豐數顯卡尺，千分尺，量規 Digital caliper, Digital micrometer, gauges (量規為GB1002或者GB1003等相關試驗標準全套量規) |
10 | 防觸電保護 | （IEC 61032標準）帶節B型試驗指，直型無節11型試驗指，電指示器 | B型關節試驗指 GS-IPX11 Test Finger-nail 直型無節11型試驗指 GS-DZQ10電指示器 GS-DZQ10 Electrical indicator |
圖9和10 檢查帶電部件，保護門及有加強保護插座的帶電部件的不可觸及性的探針Figures 9 and 10: Gauges for checking non-accessibility of live parts, through shutters, and of live parts of socket-outlets with increased protection, | 圖9和10 標準探針 Figures 9 and 10 standard for Gauges(Pins) | ||
Test plug 測試插頭 | GOSUN標準試驗插頭 | ||
11.5 | 接地電阻的測量的測量 | 交流電源、測量儀器 | TOS7300接地電阻測試儀 TOS7300 Ground Bond Tester |
12.2 | 螺紋端子測試 | 螺絲刀，螺絲扭力計，砝碼 | 日本三豐扭力螺絲刀，砝碼Spanner with torque meter, weights |
12.3 | 無螺紋端子共荷重測試 | 圖11 檢查導線受損的裝置 | GS-DTS20導線受損程度試驗機 GS-DTS20 Conductor Extent of Damage Tester |
交流電源、測量儀器 | Model 6400 series 可編程交流電源 Model 6400 series Current Load Tester GS-DY60A電壓降測試儀 GS-DY60A Voltage-drop Tester | ||
圖12 彎曲試驗裝置 Figure 12: Deflection test apparatus | GS-WQ106無螺紋端子彎曲試驗機 GS-WQ106 Screwless Terminal Bending Tester | ||
13.14 | 插座的橫向應力 | 圖13 檢查耐橫向應力的器具 | GS-NYL02插座耐橫向應力試驗裝置 GS-NYL02 Transverse Stress-resistant Receptacle Tester |
13.22 | （密封）膜片的測試 | 加熱箱 | GS-LRS50熱老化試驗箱 GS-GRS80高低溫試驗箱 GS-LRS50 Thermal Ageing GS-GRS80 High-low Temperature Test Chamber |
13.23 | 低溫箱 | GS-GRS80高低溫試驗箱 GS-HRS60可程式恒溫恒濕試驗箱 GS-GRS80 High-low Temperature Test Chamber GS-HRS60 Programmable Temperature/Humidity Test Chamber | |
14.2 | 非實心插梢強度測試 | 圖14 試驗非實心插梢的器具 | GS-CX20非實心插銷抗壓試驗裝置 GS-CX20 Device for testing of non-solid pins |
14.23.1 | 插入式電器的插頭溫升試驗Temperature rise test on plugs of plug-in equipments | 交流電源、測量儀器，溫升試驗機 | GS-DWS50多功能溫升測試儀 GS-DWS50 Multifunction Temperature Tester |
14.23.2 | 插入式電器的插頭力矩測試 | 扭矩測試裝置 | GS-CFL05插頭附加力矩測量裝置 GS-CFL05 Plugs additional moment in Tester |
16.1 | 耐老化試驗Ageing test | 加熱柜，濕度箱 | GS-LRS50熱老化試驗箱 GS-HRS60可程式恒溫恒濕試驗箱 GS-LRS50 Thermal Ageing GS-HRS60 Programmable Temperature/Humidity Test Chamber |
16.2 | 防有害進水 | 測試裝置依據IEC 60529(GB4208) Test devices according to IEC 60529 | GS-FSB10防有害進水測試壁 GS-FSB10 Test against harmful ingress of water Walled |
圖 15 依照16.2.1要求 | |||
16.3 | 耐潮Humidity treatment | 濕度箱 | GS-CTR100潮態試驗箱 GS-CTR100 Tidal state chamber |
17.1 | 絕緣電阻Insulation resistance | 絕緣電阻測試儀 | TOS7200程控式絕緣電阻測試儀 TOS7200 Programmable Insulation Resistance Tester |
17.2 | 電氣強度Electric strength | 耐壓測試儀 | TOS7010耐壓測試儀 TOS7020耐壓測試儀 TOS7010 Hi-pot Tester TOS7020 Hi-pot Tester |
19 | 溫升 | 交流電源，測量儀器，溫升試驗機, 測試臺，暗裝式電器附件 | GS-DWS50多功能溫升測試儀 GS-S50A溫升測試盒 GS-DWS50 Multifunction Temperature Tester GS-S50A Temperature rise test fixture |
20 | 分斷容量 | 圖16 分斷容量和正常操作試驗裝置 | GS-FDRL90分斷容量與正常操作測試裝置 GS-FDRL90 Breaking Capacity & Normal operation Tester |
21 | 交流電源，可調節的（電阻器和電感應器），測量儀器 | ||
圖9 檢查帶電部件，保護門的探針，在正常操作試驗后 | GS-IPX9\10試驗探針 GS-IPX9\10 Figures 9 and 10 standard for Gauges(Pins) | ||
圖10 檢查帶電部件，保護門及有加強保護插座的帶電部件的不可觸及性的探針 | |||
22.1 | 最大拔出力的驗證 | 圖18 檢查插頭最大拔出力的裝置 | GS-BCL01拔出力試驗裝置 GS-BCL01 Apparatus for verification of maximum withdrawal force |
22.2 | 最小拔出力的驗證 | 圖19 檢查插頭最小拔出力的量規 | GOSUN最小拔出力量規 Gauge for the minimum withdrawal force |
23.2 | 軟線保持力試驗 | 圖20 試驗軟纜保持力的裝置 | GS-BCL10軟纜保持力試驗機 GS-BCL10 Apparatus for testing cord retention |
扭力測試裝置 | GS-DLN02電源線拉力扭轉試驗機 GS-DLN02 Power cord tension torsion testing machine | ||
23.4 | 彎曲試驗Flexing test | 圖21彎曲測試裝置 | GS-WQ501電源線彎曲試驗機（普通型） GS-WQ502電源線彎曲試驗機（標準型，PLC控制） GS-FZG30A電源線彎曲試驗機負載柜 GS-WQ501 Apparatus for flexing test (Economical) GS-WQ502 Apparatus for flexing test (Upscale) GS-FZG30A Load Box for Power Cord Flexing Tester |
24.1 | 沖擊試驗Impact test | 圖22, 23, 24, 25和26沖擊試驗裝置 | GS-BC100擺錘沖擊試驗機 GS-BC100 Impact-test apparatus |
24.2 | 滾桶跌落試驗 | 滾桶跌落試驗裝置依照IEC 60068-2-32（GB/T 2423.8試驗Ed） | GS-TDL10滾桶跌落試驗機(單桶） GS-TDL20滾桶跌落試驗機(雙桶） GS-TDL10 Insulated Terminal Pressure Tester GS-TDL20 Insulated Terminal Pressure Tester |
24.3 | 普通明裝式插座的測試 | 硬鋼板圓筒Cylinder of rigid steel sheet, | GOSUN測試圓筒 Test Cylinder |
平鋼板flat steel sheet | ———— | ||
24.4 | 低溫沖擊試驗 | 圖27低溫沖擊試驗裝置 | GS-C105低溫沖擊試驗裝置（三工位） GS-C105 Apparatus for impact test at low Temperature |
10.1 | 壓縮試驗Compression test | 圖8 壓縮試驗裝置 | GS-S203插頭線壓縮試驗裝置 GS-S203 Plug Compression Test Apparatus |
24.5 | |||
24.6 | 螺紋壓蓋的測試 | 金屬試棒Metal rods, | ———— |
螺絲扭力計 | 日本東日 扭力螺絲刀 Spanner with torque meter | ||
24.7 | 磨損試驗 | 圖28 插頭插梢絕緣套磨損試驗裝置 | GS-MST50插頭插銷絕緣套磨損試驗用的裝置 GS-MST50 Apparatus for abrasion test on insulating sleeves of plug Pins |
24.8 | 保護門的測試Test on shutters | 試驗針，電指示器 | 試驗針 Test-pin GS-DZQ10電指示器 GS-DZQ10 Electrical indicator |
24.9 | 多位移動式插座的測試 | 圖29 多位移動式插座機械強度試驗裝置 Figure 29: Arrangement for mechanical strength test on multiple portable socket-outlets | GS-YD03移動式插座機械強度測試裝置 GS-YD03 Arrangement for mechanical strength test on multiple portable socket-outlets |
24.10 | 插梢牢固性測試 | 圖30 驗證插梢在插頭上牢固程度的試驗裝置范例 Figure 30: Example for test arrangement to verify the fixation of pins in the body of the plug | GS-L105插頭插銷牢固度試驗裝置 GS-L105 Apparatus for fixation test of plug pin |
24.11 | 移動式插座懸掛裝置的試驗 | 圓柱型鋼棒 | ———— |
24.12 | |||
24.13 | |||
24.14 | 蓋或蓋板的可拆性荷重 | 圖31蓋或蓋板的試驗裝置 | GS-GB201插頭插座蓋板試驗裝置 GS-GB201 Arrangement for test on covers or cover-plates |
up to | 圖32 檢驗蓋或蓋板輪廓線線用的量規 | 檢驗蓋或蓋板輪廓線量規 Gauge for the verification of the outline of covers or coverplates, | |
24.18 | 圖35 檢驗溝槽，孔及反應錐度用的量規 | 檢驗溝槽、孔及反向錐度量規 Gauge for verification of grooves, holes and reverse tapers | |
25 | 耐熱 | 加熱箱 | GS-LRS50熱老化試驗箱 GS-GRS80高低溫試驗箱 GS-LRS50 Thermal Ageing GS-GRS80 High-low Temperature Test Chamber |
圖37 球壓試驗裝置 Figure 37: Ball pressure test apparatus | GS-QY20球壓試驗裝置 GS-QY20 Ball pressure test apparatus | ||
圖38 檢驗耐熱性能的壓縮試驗裝置 | GS-RS300熱壓縮試驗裝置 GS-RS300 Hot compression test device | ||
26 | 螺釘，截流部件及其連接 | 螺絲刀和螺絲扭力計 | 日本東日 扭力螺絲刀 Spanner with torque meter |
27 | 爬電距離，電氣間隙 | 卡尺 | 三豐數顯卡尺 Digital caliper |
爬電間隙測試卡tolerances gauges | GS-P23爬電間隙測試卡 GS-P23 Creepage Distance Test card | ||
28.1.1 | 灼熱絲試驗 | 試驗裝置依照IEC 60695-2-10(GB/T5169.10) | GS-ZRS10灼熱絲試驗儀(普通型，按鍵式） GS-GWT30灼熱絲試驗儀(智能型，PLC控制） GS-ZRS10 Glow-wire Tester GS-GWT30 Glow-wire Tester |
28.1.2 | 插梢絕緣套耐熱試驗 | 圖40 插頭插梢絕緣套耐非正常熱試驗裝置 Figure 40: Apparatus for testing resistance to abnormal heat of insulating sleeves of plug pins | GS-NFR20插銷絕緣層耐熱試驗裝置 GS-NFR20 Apparatus for testing resistance to abnormal heat of insulating sleeves of plug pins |
28.2 | 耐電痕化 Resistance to tracking | 試驗裝置依照IEC 60112(GB/T4207) | GS-LDQ10漏電起痕試驗儀(普通型，按鍵式） GS-TK600漏電起痕試驗儀(智能型，PLC控制） GS-LDQ10 Tracking Tester GS-TK600 Tracking Tester |
29 | 防銹性能 | 化學品Chemicals, | ———— |
濕度箱 | GS-HRS60可程式恒溫恒濕試驗箱 GS-HRS60 Programmable Temperature/Humidity Test Chamber | ||
加熱箱 | GS-LRS50熱老化試驗箱 GS-GRS80高低溫試驗箱 GS-LRS50 Thermal Ageing GS-GRS80 High-low Temperature Test Chamber | ||
飽和水蒸汽試驗 Saturated water vapor test | GS-SQF06飽和水蒸汽發生器 GS-SQF06 Saturated water vapor generator | ||
30.1 | 高溫壓力試驗 | 圖41高溫下壓力試驗裝置 | GS-YL30高溫壓力試驗裝置 GS-YL30 High Pressure Test Unit |
加熱箱 | GS-LRS50熱老化試驗箱 GS-GRS80高低溫試驗箱 GS-LRS50 Thermal Ageing GS-GRS80 High-low Temperature Test Chamber | ||
30.2 | 靜態濕熱試驗 | 人工氣候室依照IEC 60068-2-30(GB/T2423.4) | GS-HRS60可程式恒溫恒濕試驗箱 GS-HRS60 Programmable Temperature/Humidity Test Chamber |
30.3 | 低溫試驗Test at low temperature | 低溫箱 | GS-GRS80高低溫試驗箱 GS-HRS60可程式恒溫恒濕試驗箱 GS-GRS80 High-low Temperature Test Chamber GS-HRS60 Programmable Temperature/Humidity Test Chamber |
30.4 | 低溫沖擊試驗 | 圖42 帶有絕緣套的插梢沖擊試驗裝置 | GS-C42低溫沖擊試驗裝置（單工位沖擊，重錘與圖 27不同） GS-C42 Apparatus for impact test at low temperatureRH-7065 Apparatus for impact test at low temperature （Falling weight different from Figure27） |
二維碼（微信公眾號）
二維碼（新浪微博）
關閉返回
