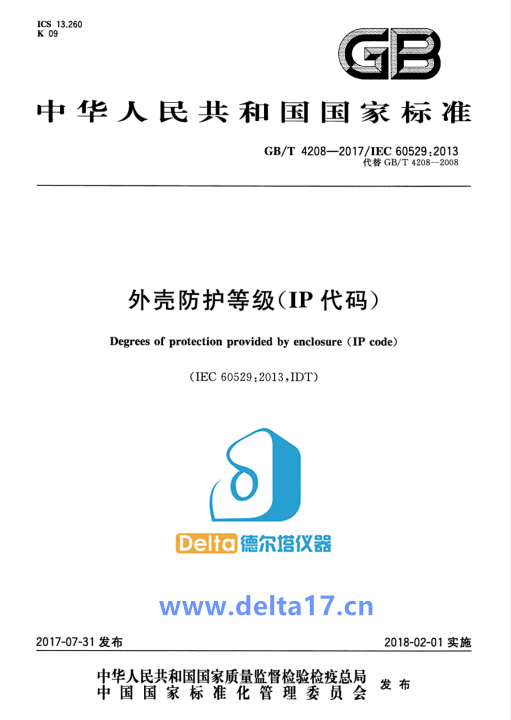

近日，國家質量監督檢驗檢疫總局、國家標準化管理委員會批準發布了最新的版本GB/T 4208-2017《外殼防護等級（IP代碼）》，此版本將替代老的GB/T 4208-2008版，并將在2018年2月1日起正式實施。

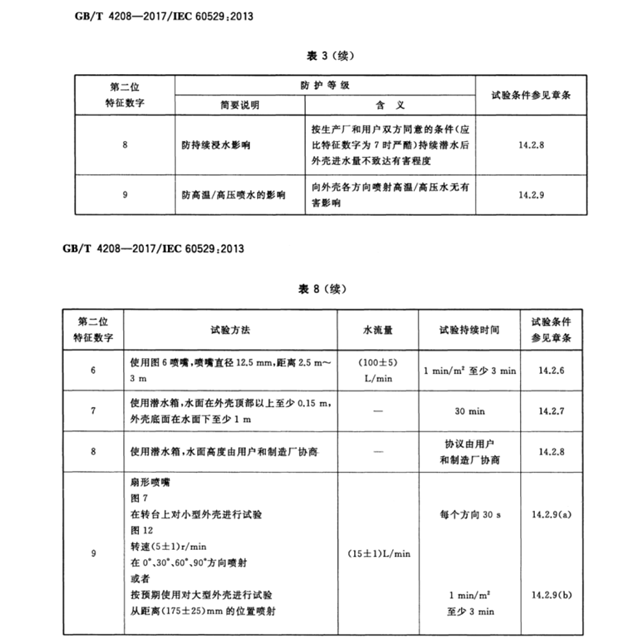

我們仔細研讀了最新2017版標準，其中“防塵測試”部分要求基本沒變，主要的變化是“防水測試”增加了IPX9。也就是增加了第9級防水要求（之前防水等級分為IPX1～X8級）。第9級防水要求主要為“高溫/高壓噴水”方式，以小外殼設備為例，其要求在0度，30度，60度，90度四種狀態下連續高壓噴水30秒，設備仍能正常工作。新的GB/T 4208-2017版，其實是等效于IEC 60529:2013版。通俗的說，從2018年2月1日起，最高的設備防塵放水等級已不再是我們常說的IP68，而變成了IP69。標準增加部分要求如下：
IPX9高溫高壓噴水試驗裝置規格如下所示：

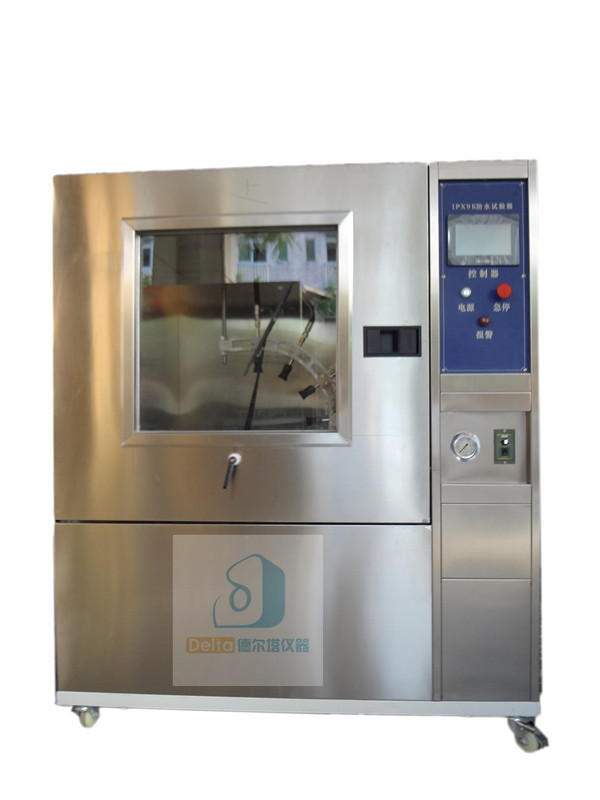

Fig1 IPX9高溫高壓噴水試驗箱

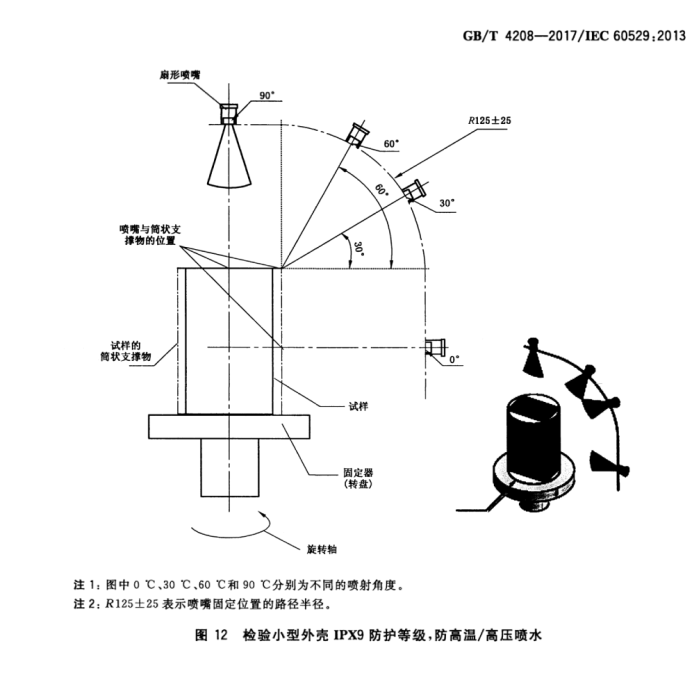

Fig2 IPX9高溫高壓噴水試驗裝置結構示意圖

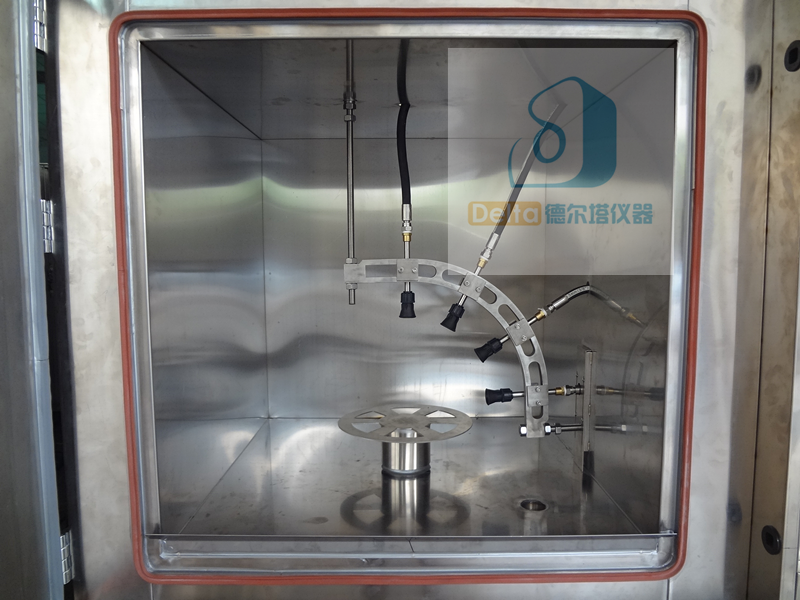

Fig3 IPX9高溫高壓噴水試驗箱——箱內噴嘴結構
IPX9高溫高壓噴水試驗裝置——主要技術特點：
本設備使用高壓水泵，將一定壓力，一定流量的試驗用水（RT常溫～80℃±5℃），通過噴嘴裝置噴淋在試樣上，達到試驗所要求的環境。
外殼及內箱全部采用SUS304不銹鋼材料，試驗箱上部為試驗室和控制屏，下部安裝水泵（意大利高壓泵）和電磁閥（意大利原裝進口）、恒溫及回水雙水箱（SUS304不銹鋼材料）、轉臺電動機（松下電機）和減速傳動機構。
所有的控制設置，水溫、噴頭控制、壓力、時間，流量要求用一個7”臺灣威綸人機及PLC或更高的工控元器觸摸屏來完成 。
1.試驗箱箱體為整體結構形式，高壓水泵、高溫儲水箱等位于試驗箱的后部下方，控制系統位于箱體正面。
2.電子數顯流量調節閥，調速電機、進口增加泵、進口耐高溫高壓電磁閥
流量壓力控制：采用手動閥控制流量和壓力，渦輪流量計指示流量，彈簧式壓力表指示壓力。
3.溫度測量采用PT-100 傳感器
4.箱門采用透明設計，并裝有照明燈，方便使用者直接觀察實驗情況
5.可調轉速的樣品臺
6.試驗箱底部采用高質量可固定式PU 活動輪，方便用戶搬移
7. 在設備的后側，加熱箱的進水口前，加一個有過濾功能的凈水裝置
IPX9高溫高壓噴水試驗裝置——主要滿足標準：
GB/T 4208-2017《外殼防護等級（IP代碼）》；
ISO16750-1-2006道路車輛 電氣及電子設備的環境條件和試驗(一般規定)；
DIN40050-9 外殼防護等級IP代碼；
ISO20653道路車輛-防護等級(IP代碼)-電氣設備對外來物,水和接觸的防護；
IEC60529電器外殼保護分類等級（IP）碼；
GMW 3172（2007）車輛環境、可靠性和性能一般要求；
VW80106-2008 汽車上電氣和電子部件一般試驗條件等相關標準。

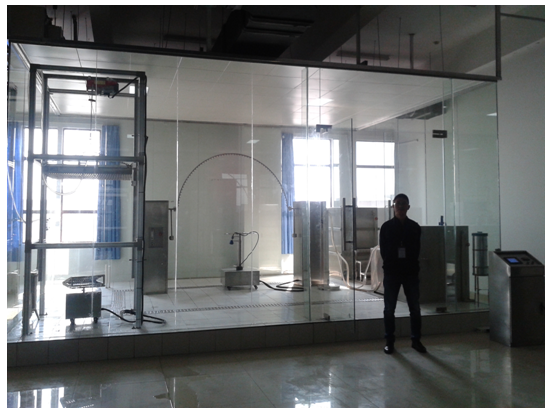

Fig4 IPX1～IPX8防水等級實驗室整體施工效果
Delta德爾塔儀器專注于環境模擬可靠性檢測設備的研發設計、制造銷售！環境可靠性檢測設備廣泛應用于從原材料、元器件級別，到電路板/模塊級別，到整機電子、電器、電力等產品進行恒定溫度，恒定濕度，變化溫度，變化溫濕度，鹽霧試驗，混合氣體試驗，臭氧老化試驗，UV紫外線加速老化試驗，氙燈老化試驗，二氧化硫腐蝕試驗，高空低氣壓試驗，IPX1～8防水等級試驗，防塵/砂塵試驗，跌落試驗，燃燒試驗，半正弦波/梯形波加速度沖擊試驗，正弦/隨機振動試驗，碰撞模擬試驗，跌落試驗，拉伸強度試驗，疲勞試驗，地震試驗，高加速壽命老化及應力篩選等機械、力學環境試驗，氣候環境試驗和綜合環境試驗項目。我們的優勢產品包括：GB4208及IEC61032整套測試手指/各種試驗指/測試探棒|彈簧沖擊錘|防塵試驗箱（砂塵試驗箱）|垂直滴水試驗裝置|淋雨試驗箱（垂直滴水&擺管淋雨二合一）|防浸水試驗裝置|淋雨試驗箱IPX34|擺管淋雨試驗裝置|智能型手執式噴淋試驗裝置|砂塵試驗箱|IPX9高溫高壓噴水試驗箱|手執式淋雨試驗裝置|防沖水試驗裝置|UL防噴水試驗裝置|防水試驗供水系統等，并能夠承接客戶需要的防水等級實驗室IPX1-X9全套淋雨試驗室的基建、試驗室裝修布置、設備供應安裝的交鑰匙工程。
