在無人機技術飛速發展的當下，無論是消費級無人機的日常航拍，還是工業級無人機的電力巡檢、農業植保，亦或是軍用無人機的偵察任務，都離不開穩定的飛行性能。而抗風能力作為無人機飛行性能的核心指標之一，直接關系到飛行安全與任務完成質量。無人機抗風試驗風墻，便是評估和提升無人機抗風能力的關鍵設施，由Delta德爾塔儀器聯合電子科技大學（深圳）高等研究院——深思實驗室團隊、工信部電子五所賽寶低空通航實驗室研發制造的無人機抗風試驗風墻\可移動風場模擬裝置\風墻裝置，正成為解決無人機行業抗風性能測試難題的突破性技術，也由此打破了加拿大加蒂諾公司設計生產的Wind-Tunnel-Datasheet抗風試驗裝置的技術壟斷。

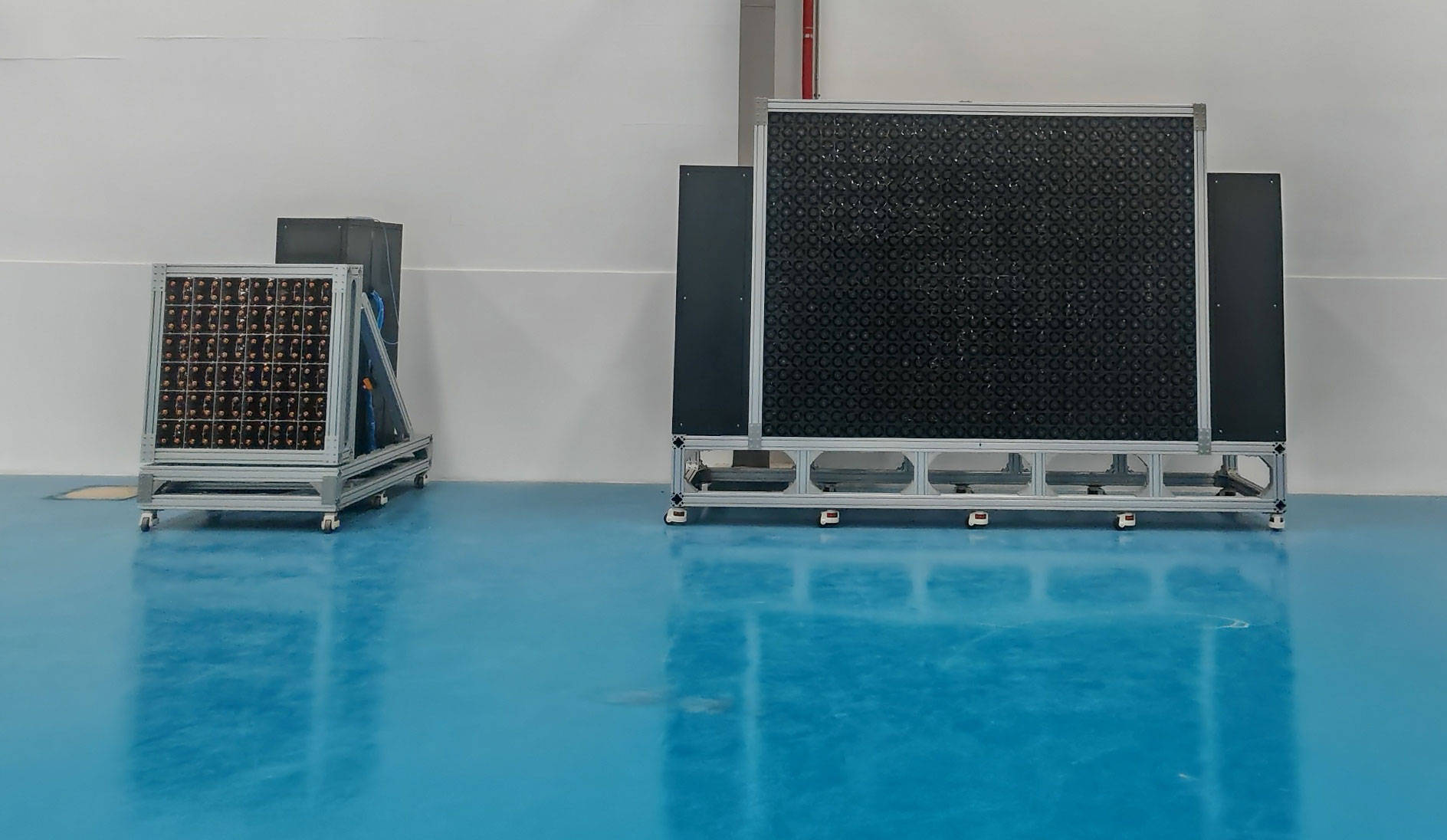

無人機抗風試驗風墻\可移動風場模擬裝置\風墻裝置
接下來將從多維度對其進行全方位介紹。
一、風墻的基本概念與核心作用
（一）基本概念
無人機抗風試驗風墻，并非傳統意義上實體的 “墻”，而是一種能夠模擬不同風力、風向條件的大型氣流發生與控制裝置。它通過特定的氣流發生系統、導流系統和控制軟件，在特定的試驗空間內生成穩定、可調節的氣流場，模擬無人機在實際飛行中可能遇到的各種風況，為無人機抗風性能測試提供精準的環境條件。
與普通風洞相比，風墻在氣流覆蓋范圍、風向調節靈活性上更具優勢。普通風洞多為管狀結構，氣流方向相對固定，主要適用于小型飛行器或部件的局部性能測試；而風墻可形成大面積的平面氣流場，風向可實現多角度調節，能更真實地模擬無人機在開闊空間中面臨的復雜風環境，更貼合無人機實際飛行場景的測試需求。
（二）核心作用
評估無人機抗風極限：風墻能精準模擬從微風到強風（如臺風級風力）的不同風況，通過逐步提升風速，測試無人機在不同風力下的飛行姿態穩定性、操控響應能力和動力系統輸出情況，確定無人機的抗風極限值，為無人機的設計改進和性能標注提供核心數據支撐。例如，在測試消費級無人機時，通過風墻模擬 8 級大風，觀察無人機是否能保持懸停穩定、是否出現失控現象，從而確定其最大抗風等級。
驗證無人機飛行穩定性：在模擬不同風向（如正面風、側風、陣風）的條件下，測試無人機的姿態調整能力和飛行軌跡保持能力。比如，模擬突發陣風時，觀察無人機是否能快速響應操控指令，糾正飛行姿態，避免偏離預定航線，以此驗證無人機飛控系統的穩定性和可靠性。
優化無人機設計方案：基于風墻測試獲得的數據，工程師可以發現無人機在抗風性能上的短板。例如，若無人機在側風條件下飛行阻力過大，可通過優化機身外形、調整機翼或螺旋槳布局等方式降低風阻；若動力系統在強風下輸出不足，可改進電機功率或電池容量。通過反復測試與優化，不斷提升無人機的抗風性能。
二、風墻的核心技術構成
無人機抗風試驗風墻是集機械工程、流體力學、自動控制、計算機技術等多學科于一體的復雜系統，其核心技術構成主要包括以下幾個部分：
（一）氣流發生系統
氣流發生系統是風墻的 “動力心臟”，負責產生穩定、可調節的氣流。該系統主要由大功率風機陣列、進風通道和氣流整流裝置組成。
風機陣列：通常由數十臺甚至上百臺高性能軸流風機或離心風機組成，通過合理的排列布局（如矩陣式排列），確保氣流能夠均勻覆蓋整個試驗區域。風機的功率大小根據風墻的設計風速范圍確定，例如，要模擬 12 級臺風（風速 32.7m/s 以上），需要配備總功率達數千千瓦的風機陣列。
進風通道：用于引導空氣進入風機陣列，通常會設置過濾裝置，去除空氣中的灰塵、雜質，避免雜質進入風機影響設備壽命，同時防止雜質對測試中的無人機造成損壞。
氣流整流裝置：由多層蜂窩狀或網格狀的整流板組成，可對風機產生的紊亂氣流進行梳理，消除氣流中的渦流和脈動，使輸出的氣流更加平穩、均勻，保證試驗環境的穩定性和測試數據的準確性。
（二）風向與風速控制系統
風向控制系統：通過調整導流板的角度和風機陣列的運行模式，實現風向的多角度調節。例如，在風墻的出風口設置可旋轉的導流格柵，通過電機控制格柵的旋轉角度，可將氣流方向從 0°（正面風）調整至 360° 范圍內的任意角度，滿足側風、順風、逆風等不同風向測試需求。部分先進風墻還支持同時模擬多方向氣流疊加的復雜風況，更貼近實際飛行中的復雜風環境。
風速控制系統：基于閉環控制原理，由風速傳感器、控制軟件和風機調速裝置組成。風速傳感器實時采集試驗區域的氣流速度，并將數據傳輸至控制軟件；控制軟件將實際風速與設定風速進行對比，根據偏差值向風機調速裝置發送指令，調節風機的轉速，從而實現風速的精準控制。風速控制精度通常可達到 ±0.5m/s，能滿足不同精度等級的測試需求。
（三）環境模擬與監測系統
環境模擬子系統：除了模擬風力、風向，部分高端風墻還能模擬溫度、濕度等環境參數，更全面地還原無人機在不同地域、不同季節的飛行環境。例如，在測試用于高海拔地區的無人機時，可降低風墻試驗空間內的氣壓和溫度，模擬高海拔低溫、低氣壓的環境條件，測試無人機在該環境下的動力性能和電子設備工作穩定性。
監測子系統：由多種傳感器和數據采集設備組成，用于實時監測試驗過程中的各項參數。其中，氣流參數監測包括風速、風向、氣流均勻度、湍流強度等；無人機狀態監測則通過高速攝像機、GPS 定位系統、慣性測量單元（IMU）等設備，采集無人機的飛行姿態、位置、速度、加速度以及電機轉速、電池電壓等數據。所有監測數據會實時傳輸至數據處理中心，進行存儲、分析和可視化展示，為測試人員提供直觀的試驗結果。
（四）安全保護系統
安全保護系統是保障風墻試驗安全進行的重要保障，主要包括以下功能：
過載保護：當風機、電機等設備出現過載運行情況時，系統會自動切斷電源或降低負載，防止設備損壞。
緊急停機：在試驗過程中，若出現無人機失控、設備故障或其他緊急情況，測試人員可通過緊急停機按鈕快速停止風墻運行，避免事故擴大。

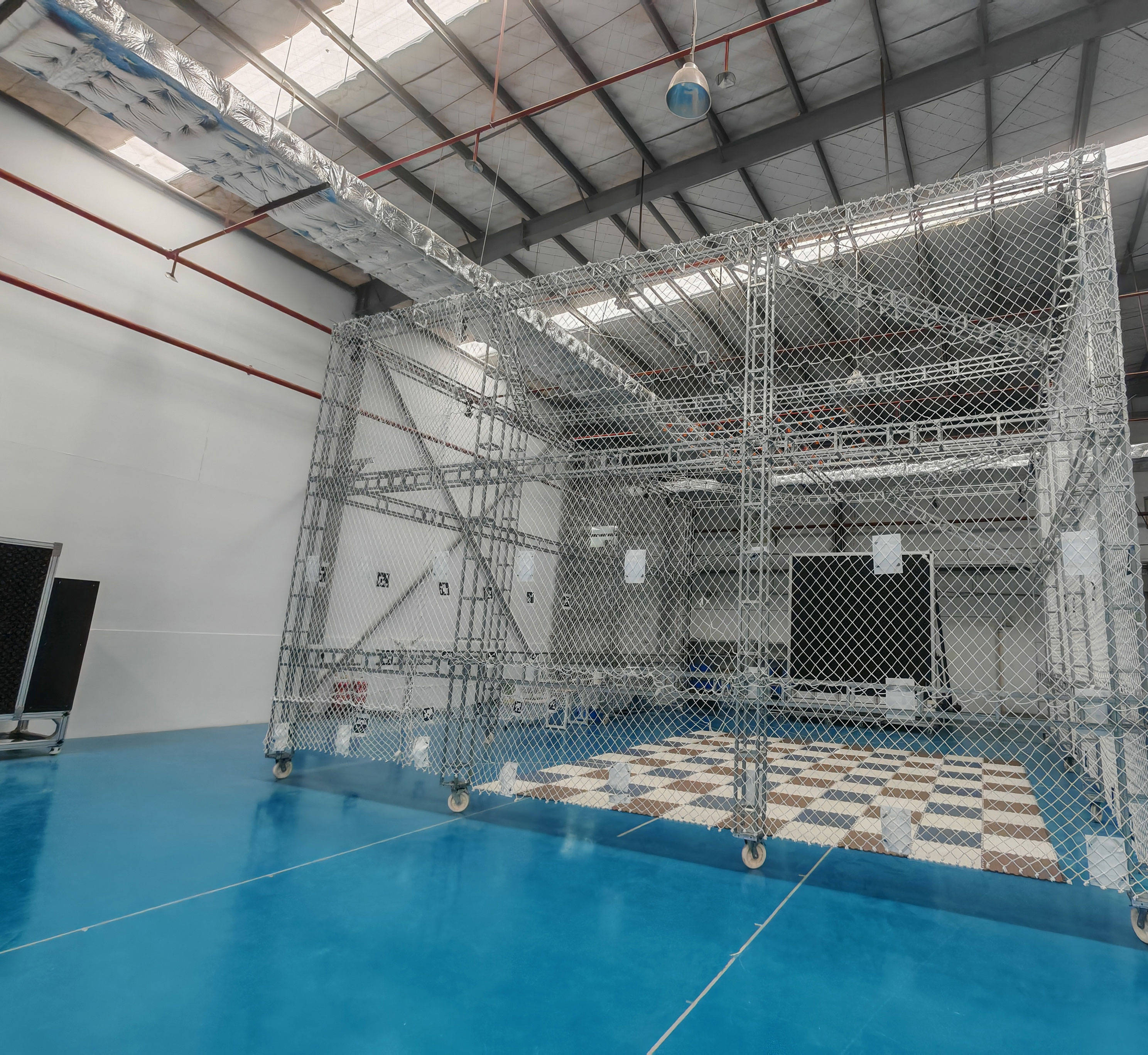

無人機保護：在試驗區域設置防護網或防護欄，防止無人機在測試中失控碰撞設備或飛出試驗區域造成損壞；同時，部分風墻還配備無人機自動回收裝置，在無人機出現異常時可快速將其回收至安全區域。
三、風墻的應用場景與行業價值
（一）主要應用場景
無人機研發階段：在無人機原型機研發過程中，研發團隊會利用風墻對原型機進行多次抗風性能測試。通過測試發現設計缺陷，如機身結構強度不足、飛控算法不完善等，并及時進行改進，確保無人機在進入量產階段前具備良好的抗風性能。例如，某無人機企業在研發一款工業級巡檢無人機時，通過風墻測試發現原型機在側風 6 級時出現明顯的姿態抖動，隨后優化了飛控系統的姿態控制算法，再次測試時無人機在側風 8 級條件下仍能保持穩定飛行。
無人機認證與檢測：各國航空管理部門和行業協會對無人機的抗風性能有明確的標準和要求，無人機在上市前需通過相關認證檢測。風墻作為專業的抗風性能測試設施，是認證檢測過程中的核心設備。例如，中國民航局發布的《民用無人駕駛航空器系統適航性要求》中，對不同類型無人機的抗風能力有明確規定，無人機生產企業需通過風墻測試，提供符合要求的抗風性能數據，才能獲得適航認證。
無人機生產質量檢測：在無人機量產過程中，企業會抽取一定比例的成品無人機，利用風墻進行抗風性能抽檢，確保產品質量的一致性和穩定性。若抽檢發現某批次無人機抗風性能不達標，可及時追溯生產環節的問題，如零部件裝配誤差、電機性能差異等，避免不合格產品流入市場。
特殊任務無人機專項測試：對于執行特殊任務的無人機，如用于臺風監測的氣象無人機、用于海上救援的艦載無人機等，需要在極端風況下保持穩定飛行。風墻可模擬臺風、海上強陣風等極端風環境，對這類無人機進行專項抗風測試，驗證其在特殊任務場景下的可靠性和安全性。
（二）行業價值
推動無人機技術創新：風墻為無人機抗風性能研究提供了精準的試驗平臺，幫助研發人員深入了解無人機在復雜風環境下的氣動特性和飛行機理，為無人機的氣動布局優化、飛控算法升級、動力系統改進提供數據支持，推動無人機技術向更高性能、更穩定可靠的方向發展。
保障無人機飛行安全：通過風墻測試，可準確評估無人機的抗風能力，為用戶提供真實、可靠的性能參數，幫助用戶根據實際應用場景選擇合適的無人機，避免因無人機抗風能力不足導致的飛行事故。同時，基于風墻測試數據改進的無人機，在實際飛行中能更好地應對復雜風況，大幅降低飛行風險。
規范無人機行業發展：風墻作為無人機抗風性能測試的標準設施，有助于統一無人機抗風性能測試方法和評價標準，避免企業夸大宣傳無人機抗風能力，促進無人機行業形成公平、規范的市場競爭環境，推動行業健康有序發展。
四、風墻技術的發展趨勢
隨著無人機技術的不斷進步和應用場景的日益拓展，無人機抗風試驗風墻技術也在不斷發展，未來主要呈現以下趨勢：
（一）更高精度與更寬范圍的風況模擬
一方面，隨著無人機對飛行穩定性要求的不斷提高，對風墻的風速、風向控制精度提出了更高要求。未來風墻將采用更先進的傳感器技術（如激光多普勒測速儀）和控制算法，實現風速控制精度 ±0.2m/s 以內、風向控制精度 ±1° 以內，同時進一步拓展風速模擬范圍，可模擬從 0.5m/s 的微風到 50m/s 以上的超強風（如強臺風），滿足不同類型無人機的測試需求。另一方面，將進一步提升復雜風況的模擬能力，如模擬突發陣風、湍流風、切變風等更貼近自然環境的復雜氣流，更真實地還原無人機在實際飛行中面臨的風環境，提高測試結果的參考價值。
（二）智能化與自動化升級
智能測試流程：未來風墻將集成人工智能技術，實現測試流程的自動化與智能化。通過預設測試方案，系統可自動完成風速、風向、環境參數的調節，自動采集、分析測試數據，并生成測試報告，減少人工干預，提高測試效率。同時，AI 算法可根據歷史測試數據和無人機型號，智能推薦最優測試方案，提升測試的針對性和準確性。
數字孿生技術應用：將數字孿生技術與風墻結合，構建無人機和風墻的數字孿生模型。在虛擬環境中模擬無人機的抗風測試過程，提前預測可能出現的問題，優化測試方案；同時，將虛擬測試數據與實際測試數據進行對比分析，進一步提升測試結果的可靠性，降低測試成本。
（三）模塊化與可移動設計
為滿足不同場景下的測試需求，未來風墻將向模塊化方向發展。風墻的氣流發生系統、控制模塊、監測模塊等可拆分為獨立的模塊，根據測試需求靈活組合，實現不同規格、不同功能風墻的快速搭建。同時，將研發可移動風墻系統，采用車載或集裝箱式設計，可根據測試需求快速運輸至無人機使用現場（如偏遠地區的風電巡檢現場、海上油田作業平臺），實現現場測試，避免無人機運輸過程中的損壞，同時更貼近實際應用場景，提高測試結果的實用性。
（四）多參數協同模擬與多學科融合
未來風墻將不僅局限于風況模擬，還將實現風、溫度、濕度、氣壓、沙塵、雨水等多環境參數的協同模擬，更全面地還原無人機在復雜自然環境下的飛行條件。例如，模擬沙漠地區的高風速、高沙塵環境，測試無人機的防塵性能和抗風能力；模擬海上高濕度、高鹽霧環境，測試無人機的耐腐蝕性能和抗風穩定性。此外，風墻技術將進一步與航空航天、流體力學、材料科學等多學科深度融合，通過跨學科技術創新，不斷提升風墻的性能和功能，為無人機技術的發展提供更強大的支撐。
五、結語
無人機抗風試驗風墻作為評估和提升無人機抗風性能的核心設施，在無人機研發、認證、生產和應用過程中發揮著不可替代的作用。從基本概念到核心技術構成，從應用場景到行業價值，再到未來發展趨勢，風墻技術始終與無人機技術的發展緊密相連。隨著無人機應用領域的不斷拓展和技術要求的不斷提高，風墻技術也將持續創新升級，為無人機在更復雜、更惡劣的環境下穩健飛行提供堅實保障，推動無人機行業邁向更高質量的發展階段。
