背景

城鎮燃氣系統是城市安全生命線，關乎民生、關乎人民群眾生命財產安全，對社會公共安全體系影響重大。但近年來，燃氣安全事故層出不窮，事故場面觸目驚心，燃氣爆炸事件造成了重大人員傷亡和財產損失，特別是湖北十堰“6·13”、寧夏銀川“6.21”發生的燃氣爆炸事故，造成了重大人員傷亡，直接沖擊人民群眾的安全感，社會影響惡劣。

2023年1月8日，國家標準化技術委員會下達了《燃氣用具連接用不銹鋼波紋軟管》的強制性國家標準的制定計劃，由中國市政工程華北設計研究總院有限公司負責起草負責主編，中華人民共和國住房和城鄉建設部提出并歸口管理。

強制性國家標準是在推薦性國家標準 GB/T 41317-2022《燃氣用具連接用不銹鋼波紋軟管》基礎上制定的，代替現有國標 GB/T 41317-2022 以及行標 CJ/T 197-2010。

強制性國家標準《燃氣用具連接用不銹鋼波紋軟管》的制定，不僅對波紋軟管的產品質量控制、各類檢驗、市場監督抽查等提供重要的標準依據，也有利于促進整體燃氣用氣本質安全。同時，對于落實國家安委會《全國城鎮燃氣安全專項整治工作方案》、國務院“全面推進城鎮老舊小區改造”工作要求及住建部“全國城鎮老舊小區改造”重點工作具有重大意義。

DELTA德爾塔儀器燃氣用具連接用不銹鋼波紋軟管檢測設備清單

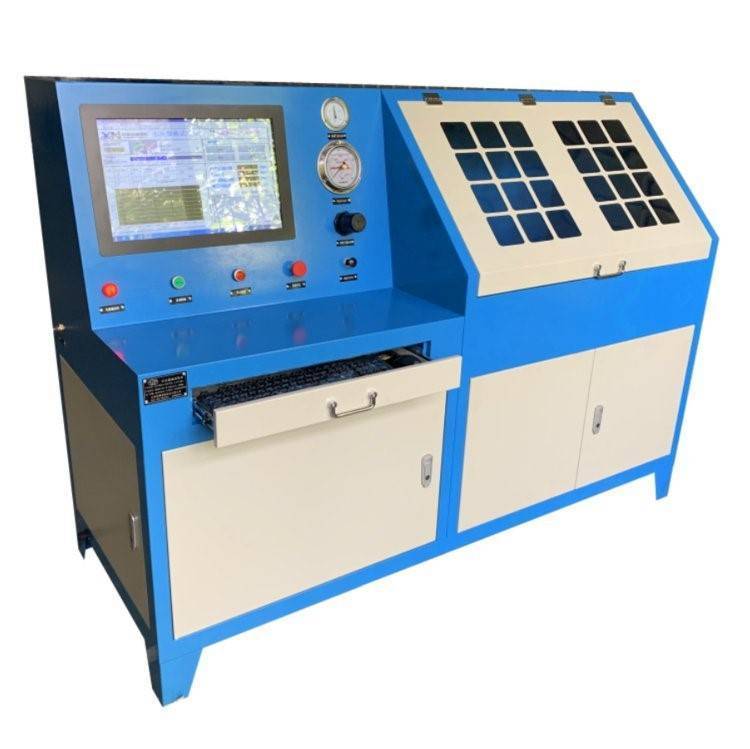

GS-RQG120燃氣軟管耐壓試驗機

一、設備用途：

燃氣軟管耐壓試驗機主要用于燃氣用具軟管及波紋管等的水壓耐壓性低壓試驗測試。本試驗臺結構簡單，試驗安全方便。主要結構采用水泵、水箱、 壓力傳感器 閥門及管路構成循環打壓系統，能精準的控制壓力。

二、主要技術參數：

1.常溫水路壓力測試范圍：0～1MPa；

2.測試環境：室溫；

3.試件長度：0-2000mm；

4.試件規格：DN10～DN32；

5.檢測的試件數量：1件試件種類：可滿足12種常規連接尺寸；

6.壓力傳感器精度：0.5%F.S；

7.試驗介質：室溫水；

8.設備外形尺寸約(長×寬×高)：2600×800×1600mm；

9.設備供電： AC380V│2KW ； 進水： 1/2”； 排水： 1”；

10.采用智能型觸摸屏+PLC程序控制，便于設備的改進和維修，提高維修速度和減少維護費用；

11.采用變頻控制系統水壓，配置穩壓罐，可滿足不同工況要求；

三、滿足標準：

GB/T41317—2022《燃氣用具連接用不銹鋼波紋軟管》中6.5.1耐壓性試驗;

CJ/T197—2010《燃氣用具連接用不銹鋼波紋軟管》中7.5耐壓性試驗;

CJ/T490—2016《燃氣用具連接用金屬包覆軟管》中6.4.1耐壓性試驗;

CJ/T491—2016《燃氣用具連接用橡膠復合軟管》中7.7耐壓性試驗;

GB/T26002—2010《燃氣輸送用不銹鋼波紋軟管及管件》中6.1.7耐壓性試驗;

HG2486-93《家用煤氣軟管》中的4.4耐壓性能試驗;

GB29993-2013《家用燃氣用橡膠和塑料軟管及軟管組合件技術條件和評價方法》中4.9耐壓性能試驗。

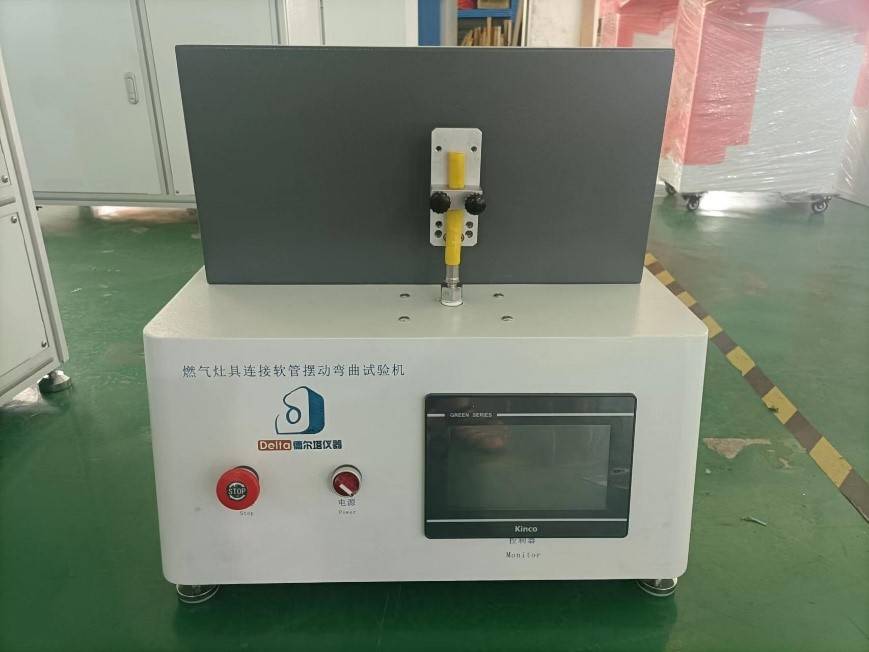

GS-RQG150 燃氣軟管擺動彎曲性試驗機

參數要求：

1.設備符合GB/T 41317-2022、CJ/T 490-2016標準中軟管擺動彎曲測試的相關規定，并適用于該試驗。

2.設備氣源提供0.00MPa~0.80MPa的試驗用空氣壓力。備應具有壓力顯示裝置，應能實時指示試樣內氣壓。

3.擺動試驗機可與試驗樣品有效連接，擺動過程中除非試樣破壞，試樣不應從連接接頭處松脫；設備帶彎曲角度，擺動彎曲次數及試驗壓力顯示功能。試驗啟動后，自動完成擺動彎曲，直至達到擺動彎曲次數。

4.設備應能適用于DN10mm、DN15mm、DN20mm、DN25mm、DN32mm規格軟管的擺動彎曲試驗。

5.設備應設置2個工位,1工位用于GB/T 41317-2022中擺動彎曲試驗，另1工位用于按CJ/T 490-2016規定進行彎曲試驗。

6.按GB/T 41317-2022進行擺動彎曲試驗時，試樣的一端固定在擺動臂擺，另一端懸掛5kg負載，在試樣內通入壓力為20kPa空氣后，在擺動臂以+30°- 0 - -30°為周期繞芯軸擺動。芯軸直徑為30mm，試樣固定點的4個芯軸呈正方形分布，上下兩個芯軸之間的中心距為50mm，試樣左右兩側芯軸之間寬度為試樣的外徑（含被覆層）的+2~+5之間。試樣的固定裝置應考慮適用于所有試樣的測試要求。

7.按CJ/T 490-2016進行擺動彎曲試驗時，試樣1端固定，通入20kPa空氣后，繞固定端做左右90°擺動彎曲，左右各一次為一個周期。擺動至左端點和右端點位置時，試樣應處于水平狀態。擺動頻率、擺動次數可顯示可設定，并自動計數。

8.連接密封配件每個規格至少配置8只。

GS-RQG210 燃氣軟管接頭耐沖擊性試驗機

一、設備用途：

燃氣軟管接頭耐沖擊性試驗機主要用于燃氣用具軟管接頭及附件等在內部充入一定氣壓情況下的耐沖擊性試驗測試。

二、主要技術參數：

1.試件規格：DN10-DN32

2.沖擊功：13.5J、21J

3.每小格刻度：0.5J

4.擺錘角度：60°

5.沖擊頭直徑：φ12

6.試件氣源范圍：0-0.4MPa可調

7.氣源：0-0.4mpa φ6氣管，220V 0.5KW

8.設備外型尺寸1000×800×1600mm 長×寬×高

9.沖擊機構設置防護罩

三、滿足標準：

GB/T41317—2022《燃氣用具連接用不銹鋼波紋軟管》中6.6.1耐沖擊性試驗

CJ/T197—2010《燃氣用具連接用不銹鋼波紋軟管》中7.14接頭耐沖擊性試驗

GB/T26002—2010《燃氣輸送用不銹鋼波紋軟管及管件》 中6.2.2耐沖擊性試驗

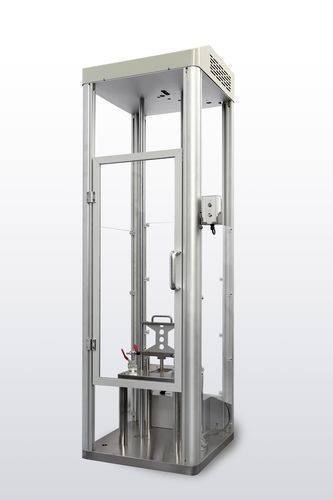

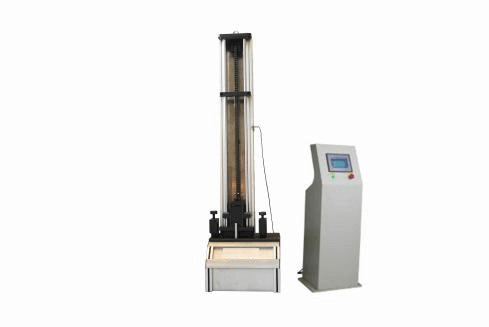

GS-RQG170 燃氣軟管耐沖擊試驗機

一、設備用途：

燃氣軟管耐沖擊性試驗機主要用于燃氣用具軟管及波紋管等在內部充入一定氣壓情況下的高度鋼球沖擊試驗測試。

二、主要技術參數：

1.試件規格：DN10-DN32；

2.試件長度：0-600mm；

3.鋼球高度：200-1000mm（電動升降可調節） ；

4.試件工位：1工位；

5.試件規格：DN10-DN32，可滿足12種常規連接尺寸；

6.鋼球重量：2kg、4kg；

7.試件氣源范圍：0-0.4MPa可調；

8.設備供電約：220V,1kW 氣源：0-0.4mpa φ6氣管 ；

9.設計有導向管機構，提高導向精度；

10.設備外型尺寸：長×寬×高=800×600×1800mm 電控箱外形尺寸：長×寬×高=800×800×1600mm；

11.采用智能型觸摸屏+PLC程序控制，便于設備的改進和維修，提高維修速度和減少維護費用；

三、滿足標準：

GB/T41317—2022《燃氣用具連接用不銹鋼波紋軟管》中6.6.1耐沖擊性試驗

CJ/T197—2010《燃氣用具連接用不銹鋼波紋軟管》中7.14接頭耐沖擊性試驗

GB/T26002—2010《燃氣輸送用不銹鋼波紋軟管及管件》中6.2.2耐沖擊性試驗

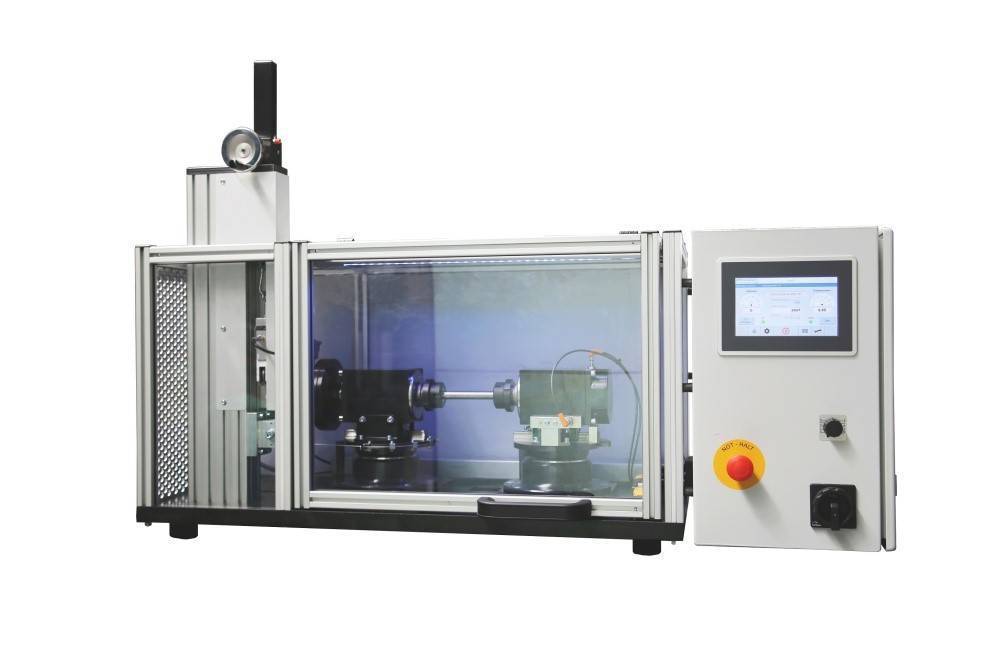

GS-RQG130 燃氣軟管抗扭轉性試驗機

一、設備用途：

燃氣軟管配管扭轉試驗臺主要用于燃氣用具軟管及波紋管管件的配管扭轉試驗測試。本試驗臺結構簡單，采用手動操作及用眼觀察角度方式進行測試，裝夾方便。

二、主要技術參數：

1.試件規格：DN10-DN50;

2.試件長度：0-500mm（可定制） ;

3.導軌長度：0-1000mm;

4.無水、電、氣要求;

5.定制高精度角度測量盤，可直接目測讀取；

6.采用三爪夾盤結構，固定更方便；

7.采用滑軌結構，更易安裝調節；

8.設備外型尺寸：1500×800×1500mm (長×寬×高)

三、滿足標準：

GB/T26002—2010《燃氣輸送用不銹鋼波紋軟管及管件》中6.2.10配管扭轉試驗

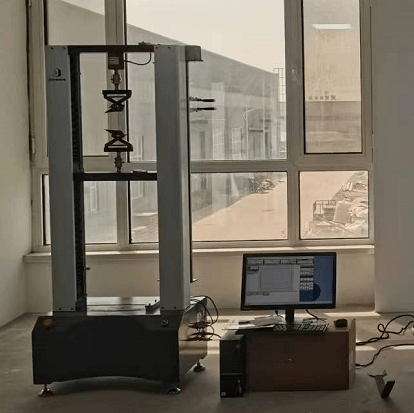

GS-RQG190 燃氣軟管拉伸試驗機

一、設備用途：

燃氣軟管拉伸試驗機主要用于燃氣用具軟管及波紋管等在內部充入一定氣壓情況下的抗拉性、耐拉伸、拔出力、 拉伸強度及拉拔試驗測試。

二、主要技術參數：

1.最大試驗力：10kN；

2.試驗力準確測量范圍：滿量程的2%-100%；

3.試驗力測量準確度：優于示值的±1%；

4.速度控制范圍：0.01-500mm/min；

5.位移測量準確度：±1%；

6.有效試驗空間：0～2200mm,試件最長距離1200mm以上；

7.設備包裝尺寸：670*760*2850 ；

8.供電電源功率：220V，50Hz；

9.試件規格：DN10-DN32，可滿足12種常規連接尺寸；

10.加強主機一臺；

11.預留傳銷接口連接試樣頭

12.專用壓縮附具一套；

13.交流伺服電機及伺服調速系統一套；

14.高精密精密減速系統；

15.高精度負荷傳感器；

16.聯想品牌計算機；

17.惠普打印機；

18.軟件一套；

19.軟件及用戶界面：WINDOWS98、2000、XP、NT操作環境下的軟件和交互式人機對話操作界面，系統可自動實現示值準確度的標定，試驗結束，試驗數據和曲線自動保存。

三、滿足標準：

GB/T41317—2022《燃氣用具連接用不銹鋼波紋軟管》中6.5.4抗拉性試驗

GB/T41317—2022《燃氣用具連接用不銹鋼波紋軟管》中6.5.10拉伸變形性試驗

CJ/T197—2010《燃氣用具連接用不銹鋼波紋軟管》中7.7拉伸性試驗

CJ/T490—2016《燃氣用具連接用金屬包覆軟管》中6.4.3抗拉性試驗

CJ/T491—2016《燃氣用具連接用橡膠復合軟管》中7.15耐拉伸性試驗 7.16拔出力

GB/T26002—2010《燃氣輸送用不銹鋼波紋軟管及管件》中6.1.1拉伸強度試驗

GB29993-2013《家用燃氣用橡膠和塑料軟管及軟管組合件技術條件和評價方法》中4.10拉斷試驗。

GS-RQG200 燃氣軟管流量測試臺

參數要求：

1.設備適用于GB/T 41317-2022中流量的測定。

2.設備配置調壓器、溫度傳感器（精度：A級 范圍：0～100℃）、氣體流量計（1.5級;流量范圍0.25～25.00m3/h）、壓力表、壓差傳感器（0-400Pa精度±1%FS）、調節閥（量程0～5KPa）。

3.設備滿足DN10mm、DN15mm、DN20mm、DN25mm、DN32mm規格軟管流量測試。

4.設備配備壓力0.7MPa左右，流量≥420L/min空氣氣源。

5.試驗結果自動計算，自動顯示，并自動保存于設備，并可查詢。

GS-RQG220 燃氣軟管扭曲試驗機

一、設備用途：

燃氣軟管扭曲試驗機主要用于燃氣用具軟管及波紋管等在內部充入一定氣壓情況下的扭曲性試驗測試

二、主要技術參數：

1.試件規格：DN10-DN32，可滿足12種常規連接尺寸；

2.試件長度：0-2210mm；

3.試件工位：1工位；

4.試件氣源范圍：0-0.6MPa可調；

5.減速機最大扭矩: 200N.m；

6.懸掛負載:8\11\16\21\26KG

7.扭轉運動速度：5次/min (可調)，步距精度；5%；

8.設備供電約：220V,1kW 氣源：0-0.4mpa φ6氣管 ；

9.設備外型尺寸：1200×800×3500mm(長×寬×高)；

10.采用智能型觸摸屏+PLC程序控制，便于設備的改進和維修，提高維修速度和減少維護費用；

三、滿足標準：

GB/T41317—2022《燃氣用具連接用不銹鋼波紋軟管》中6.5.6扭曲性

CJ/T197—2010《燃氣用具連接用不銹鋼波紋軟管》中7.9扭曲性試驗

GB/T26002—2010《燃氣輸送用不銹鋼波紋軟管及管件》 中6.1.5扭曲性試驗

GS-RQG160 燃氣軟管氣密性試驗臺

一、設備用途：

燃氣軟管氣密性試驗臺主要用于燃氣用具軟管及波紋管、連接管件等的浸水測試氣密性試驗方法

二、主要技術參數：

1.壓力范圍：0-1.2Mpa 精度1.6級；

2.試件規格：DN10-DN32，可滿足12種常規連接尺寸；

3.試件長度：0-2000mm；

4.氣密工位：3工位 低壓：0-0.6Mpa 高壓：0.6-1.2 Mpa；

5.試件氣源范圍：0-1.2MPa可調；

6.設備供電約：220V,1KW進水：1/2”,排水1”,進氣0-0.4Mpaφ6氣管（客戶提供） ；

7.設備外型尺寸約(長×寬×高)：2600×900×1600mm；

8.采用智能型觸摸屏+PLC程序控制，便于設備的改進和維修，提高維修速度和減少維護費用；

三、滿足標準：

CJ/T197—2010《燃氣用具連接用不銹鋼波紋軟管》中7.6氣密性試驗

CJ/T490—2016《燃氣用具連接用金屬包覆軟管》中6.4.2氣密性試驗

CJ/T491—2016《燃氣用具連接用橡膠復合軟管》中7.6氣密性試驗

GB/T26002—2010《燃氣輸送用不銹鋼波紋軟管及管件》 中6.1.6氣密性試驗

GB/T 14525-2010《波紋金屬軟管通用技術條件》中6.4.2氣密試驗

HG 2486-93《家用煤氣軟管》中的4.3氣密性試驗

GB29993-2013《家用燃氣用橡膠和塑料軟管及軟管組合件技術條件和評價方法》中4.5氣密性試驗。

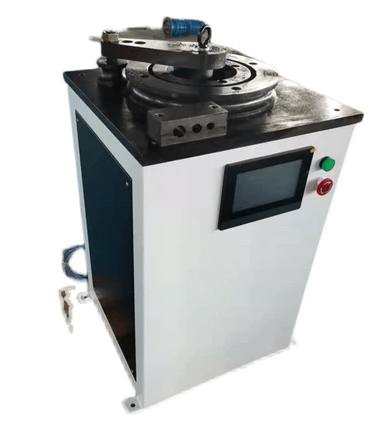

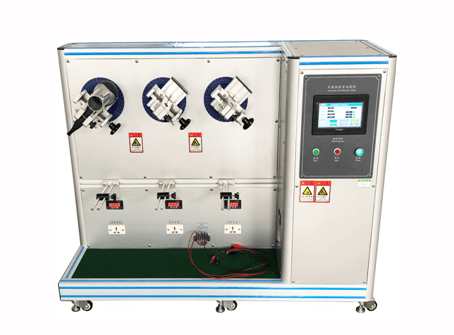

GS-RQG140 燃氣軟管彎曲試驗機

一、設備用途：

燃氣軟管彎曲試驗機主要用于燃氣用具軟管及波紋管等在內部充入一定氣壓情況下的彎曲性、擺動彎曲和不充壓情況下的靜態彎曲、柔軟性（懸掛法）、彎曲半徑試驗測試等。

二、主要技術參數：

1.試件規格：DN10-DN32

2.試件種類：可滿足12種常規連接尺寸；

3.試件長度：0-1100mm

4.彎曲導板距離：0-800mm

5.試件工位：彎曲性工位2工位柔軟性（懸掛法）1工位│室溫彎曲方法A1工位

6.圓筒直徑：30、40、50、60、80、100、140、 180、240、300、400

7.掛重質量：1.0kg、1.5kg、2.0kg、2.5kg、 3.0kg

8.試件氣源范圍：0-0.4MPa可調

9.減速機最大扭矩: 400N.m，采用步進電機+減速機結構

10.彎曲運動速度：5次/min (可調)

11.設備供電約：220V,2kW 氣源：0-0.4mpa φ6氣管;

12.彎曲半徑試驗臺外形尺寸：長×寬×高=1400×450×1500mm

13、彎曲試驗臺外形尺寸：長×寬×高=700×550×1500mm

14.采用智能型觸摸屏+PLC程序控制，便于設備的改進和維修，提高維修速度和減少維護費用；

三、滿足標準：

CJ/T197—2010《燃氣用具連接用不銹鋼波紋軟管》中7.11彎曲性試驗

GB/T26002—2010《燃氣輸送用不銹鋼波紋軟管及管件》中6.1.4彎曲性試驗

HG2486-93《家用煤氣軟管》中的4.5彎曲性能試驗

GB/T5565.1-2017《橡膠及塑料軟管及非增強軟管柔性及挺性的測量第1部分：室溫彎曲試驗》中方法A 彎曲半徑

GB 29993-2013《家用燃氣用橡膠和塑料軟管及軟管組合件技術條件和評價方法》中4.6彎曲試驗

GB/T41317—2022《燃氣用具連接用不銹鋼波紋軟管》中6.5.8彎曲性試驗

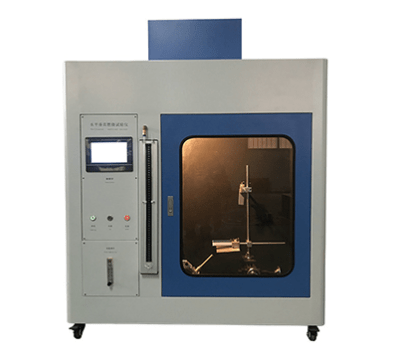

GS-RQG02 燃氣軟管阻燃性試驗機

參數要求：

1.設備滿足GB 29993-2013、GB/T 41317-2022、GB/T 26002-2010、CJ/T 197-2010、CJ/T 490-2016、CJ/T 491-2016、HG 2486-1993標準阻燃性試驗要求，并適用于該試驗。

2.設備由試樣架、本生燈燃燒器、點火系統、排煙系統、計時系統、防風系統組成。

3.試樣架材質為不銹鋼，試樣架應處于水平狀態，樣品置于試樣架時，試樣下表面剛好處于本生燈燃燒器內焰上端約10mm的外焰中。

4.本生燈火口內徑為10mm，其火焰長度可調節；燃氣壓力應可顯示，可調。

5.本生燈火焰應自動移動并垂直施加于試樣下表面，同時啟動計時，5s后火焰自動撤離，同時啟動5s計時。

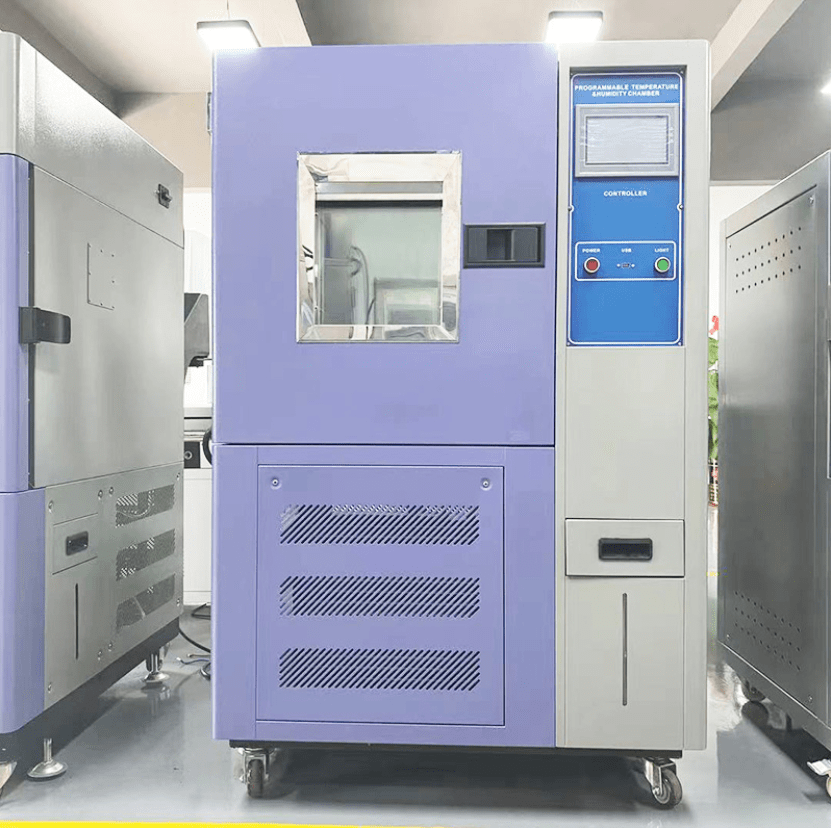

GS-TH800D 恒溫恒濕試驗箱

滿足標準：

性能指標符合GB5170、2、3、5、6-95《電工電子産品環境試驗設備基本參數檢定方法低溫、高溫、恒定濕熱、交變濕熱試驗設備》的要求

電工電子産品基本環境試驗規程 試驗A：低溫試驗方法GB 2423.1-89 (IEC68-2-1)

電工電子産品基本環境試驗規程 試驗B：高溫試驗方法GB 2423.2-89 (IEC68-2-2)

電工電子産品基本環境試驗規程 試驗Ca：恒定濕熱試驗方法GB/T 2423.3-93（IEC68-2-3）

電工電子産品基本環境試驗規程 試驗Da：交變濕熱試驗方法GB/T423.4-93(IEC68-2-30)

控制方式與特色：

平衡調溫控制系統(BTHC)，以P.I.D.方式控制SSR，使系統之加熱加濕量等于濕熱損耗量，故能長期穩定的使用。

一、性能：指氣冷式在室溫20℃，空載時

1.1型號：參照下表

1.2內箱尺寸：參照下表

1.3 溫度范圍：-40℃ ～ 150℃

1.4溫度波動度：±0.5℃

1.5溫度偏差：≤±2℃

1.6升溫時間：約4度/min分鐘(空載非線性)

1.7降溫時間：約1度/min分鐘(空載非線性)

1.8濕度范圍：20%～98%R.H.

1.9濕度波動度：±3%R.H.

1.10濕度偏差：≤3%

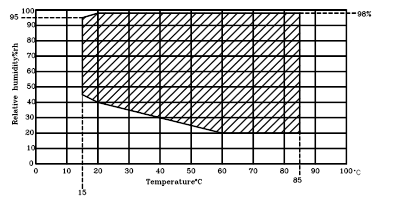

1.11溫濕度控制范圍：

二、結構及材質：

A.內箱材質:不銹鋼板(SUS #304 1.0mm厚)

B.外箱材質:不銹鋼板經霧化處理或烤漆 (SUS #304 1.0mm厚)

C.保溫材質:硬質Polyurethane發泡及玻璃棉

D.送風循環系統:

(1) 90W馬達

(2)不銹鋼加長軸心

(3)多翼式扇葉(SIRCCO FAN)

E.箱門: 單片門，單窗口，左開，把手在右手邊

(1)窗口270x360x40mm 3層真空層

(2)平面嵌入式把手

(3)后鈕:SUS #304

三、冷凍系統：

A.壓縮機:法國原裝進口全密式壓縮機

B.冷媒:環保冷媒R404A

C.冷凝器:鰭片式附散熱馬達

D.蒸發器:鰭片式多段式自動負載容量調整

E.其他附件: 干燥劑,冷媒流量窗口，修理閥

F.膨脹系統：容量控制之冷凍系統

四、控制系統：

原裝韓國進口，全中文液晶7寸顯示LCD觸摸式面板，畫面對談式輸入資料, 溫濕度同時可程控，曲線顯示，設定值/顯示值曲線。支持U盤直接導出溫濕度記錄數據，可分別顯示多種警報，故障發生時可通過熒幕顯示故障，消除故障，消除誤操作。多組PID控制機能，精密監控功能，且以資料形式顯示于熒幕上．

1.控制器規格:

a.精度: 溫度±0.1℃＋1digit 、濕度±1%RH＋1digit

b.分辨率:溫度±0.01,濕度0.1%R.H.

c.具有上下限待機及警報功能

d.溫濕度入力信號選擇PT 100Ω×2（干球及濕球）

e.溫濕度變換出力:4～20MA

f.6組P.I.D控制參數設定,P.I.D自動演算,干濕球自動校正

2.畫面顯示功能:

a. 觸摸式輸入, 熒幕直接顯示選項

b.溫濕度設定（SV）與實際（PV）值直接顯示（英文表示）

c.可顯示目前執行程序號碼,段次,剩余時間及循環次數

d.運轉累計時間功能

e.溫濕度程序設定值以圖形曲線顯示,具實時顯示程序曲線執行功能

f.具單獨程序編輯畫面, 直接輸入溫濕度及時間

3.程序容量及控制功能:

a.可使用的程序組:最大100組

b.可使用的記憶容量:共5000SEGMENTS

c.可重復執行命令:每一個命令可達9999次

d.程序之制作采對談式,具有編輯、清除、插入等功能

e.SEGMENTS時間設定0～530Hour59Min

f.具有斷電程序記憶,復電后自動啓動并接續執行程序功能(可保存10年以上)

g.程序執行時可實時顯示圖形曲線

h.具有日期,時間調整功能

i.按鍵及畫面鎖定（LOCK）功能

五、標準配置:

A. 電源線4.0 mm2x3蕊

B. USB導出端子一個

C. 不銹鋼SUS #304方型沖孔鋼板置物架2片

D. 不銹鋼可調整間距40mm置物架軌道2組

E. 11W節能照明窗口燈一支

F. 機體左側ψ50mm測試孔1個附不銹鋼孔蓋1只,硅膠塞頭1只。

G. 標準測試用不織布1片

H. 控制器使用說明書一套，操作說明書一套

六、周圍環境：

(1).可容許使用溫度范圍0~35℃

(2).性能保證范圍：5~35℃

(3).相對濕度：不大于85%

(4).大氣壓：86～106Kpa

(5).周圍無強烈振動

(6).無陽光直接照射或其他熱源直接照射

(7).自然排水口:※排水管中途不得有凸起，房屋地面不得有極端的傾斜.

七、加濕用水供水條件：純凈水

八、使用電源： AC 380V/9.5KW(按不同規格）

九、估價除外的項目:

1.設置場所的準備工程. 2.輸入側電氣設備.

3.輸入側電氣配線工程. 4.自然排水配管工程.

5.排水口

設備主要電器配件附后：

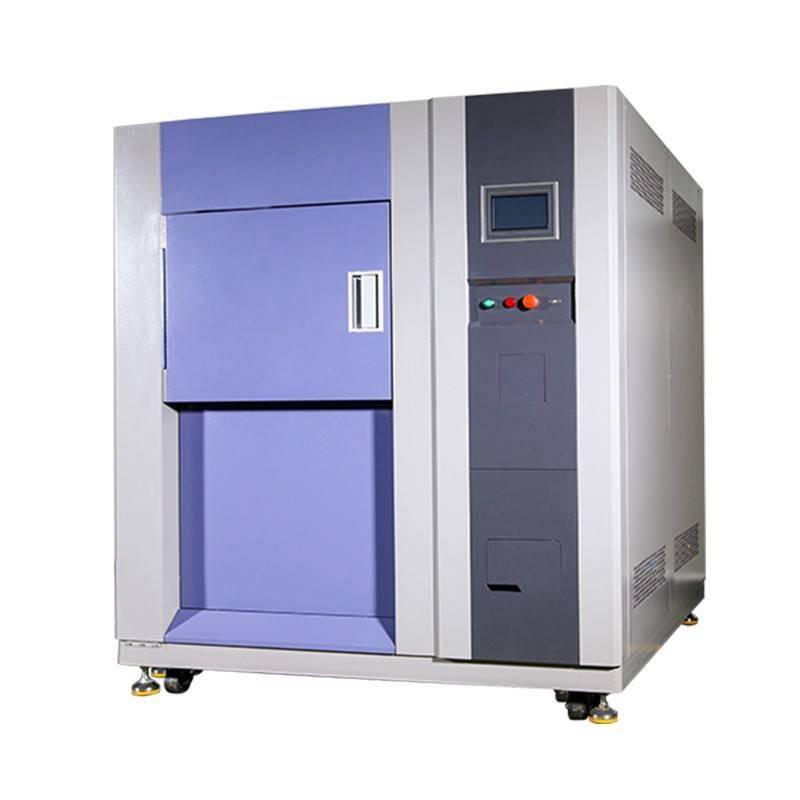

GS-TS80A 冷熱沖擊試驗箱

控制方式與特色:

本設備是利用低溫及高溫蓄冷熱槽，依動作需要，用氣缸閥門切換冷熱空氣,從而達到快速溫度沖擊效果,平衡調溫控制系統（BTC）+ 特殊設計之送風循環系統,以P.I.D.方式控制SSR,使系統之加熱量等于熱損耗量,故能長期穩定的使用。

A: 機型:GS-TS80A

B:性能:指風冷式在室溫＋25℃,空載時

1. 沖擊溫度范圍:－40℃～150℃
2. 高溫槽溫度設定范圍:＋60℃～＋200℃

高溫槽升溫時間RT（室溫）～＋200℃約需35 min（室溫在＋10～＋30℃時）

1. 低溫槽溫度設定范圍:－60℃～－10℃

低溫槽降溫時間RT（室溫）～-60℃約需90 min（室溫在＋10～＋30℃時）

4.試驗室溫度:－40℃～150℃

5.溫度波動度:±1.0℃.

6.溫度均勻度:±2.0℃.

7.沖擊歸復時間：－40～＋150℃ 約需 5min（空載）,(高低溫沖擊恒溫時間各爲30min以上).

C.結構: a: 內部尺寸: W500×H400×D400mm

b: 外部尺寸（約）: 1600x1850x1600mm(以實際尺寸為準).

1. 內箱材質: 不銹鋼板（SUS#304）
2. 外箱材質: 不銹鋼板（SUS#304）
3. 保溫材質: 高溫槽：硅酸鋁保溫棉

低溫槽：高密度PU發泡

1. 加熱器:鰭片式散熱管形不銹鋼電熱器.

a:高溫槽 4.5 KW.

b:低溫槽 1.5 KW.

1. 送風循環系統: a.馬達1HP×2臺

b.不銹鋼加長軸心

c.多翼式扇葉（SIROCCO FAN）

e. 特殊設計之風扇強制送風循環系統

1. 箱門:試驗箱單片門,左開.

a. 嵌入式平面把手.

b. 后鈕:SUS#304.

c. 硅膠發泡膠條.

1. 冷凍系統:

a. 壓縮機: 全密閉式高效率復疊壓縮機(法國泰康)。

b. 冷媒: 環保冷媒 R-404/R-23.

c. 冷凝器: 風冷殼管式冷凝器.蒸發器: 鰭片多段式自動負載容量調整.

d. 附件: 干燥劑,油分離器，冷媒流量視窗,修理伐,高壓保護開關.

e. 膨脹系統: 容量控制之冷凍系統.

g.制冷輔助件：膨脹閥（丹麥“DANFOSS”），電磁閥（日本）；過濾器（丹麥“DANFOSS”）；壓力控制器（丹麥“DANFOSS”）；截止閥（意大利CASTEL）；油壓控制器（英美RANCO）；避震軟管（美國PACKLESS）；油分離器（歐美ALCO）等制冷配件均采用進口件.

8. 沖擊溫度程控器: 原裝進口液晶顯示觸控式屏幕直接按鍵型控制器,可中英文切換（標準為中文，如需英文系統下單需注明）10.2寸圖形之廣視角,高對比附可調背光功能之大型LCD液晶顯示控制器。

9.

a. 控制器規格:

l 精度:±0.1℃＋1digit

l 分辨率:±0.1.

l 具有上下限待機及警報功能.

l 溫度入力信號 T型.

l P.I.D控制參數設定,P.I.D自動演算.

b.畫面顯示功能:

l 采用圖控軟件畫面對談式, 無須按鍵輸入,熒幕直接觸摸選項：包括程序設定、曲線顯示、歷史數據、手動運轉、自動運轉、輔助設定等.

l 可顯示目前執行狀態、溫度設定值、時間設定值、剩余時間、剩余循環次數

l 具單獨程序編輯畫面,可輸入溫度,時間及循環次數.

l 程序設定值以圖形曲線顯示,具實時顯示程序曲線執行功能.

l 顯示故障狀態及說明故障排除方法.

l 溫度設定（SV）與實際（PV）值直接顯示.

l 熒幕可作背光調整.熒幕顯示保護功能可作定時，TIMER或手動關閉設定.

c.程序容量及控制功能:

l 可使用的程序組:最大100個PATTEN（即96個試驗規范可獨力設定并儲存）.

l 可重復執行命令:可達9999次.

l SEGMENTS時間設定0～530Hour59Min.

l 具有斷電程序記憶,復電后自動啓動并接續執行程序功能..

l 程序執行時可實時顯示圖形曲線.

l 具有預約啓動及關機功能.

l 具有日期,時間調整功能.

1. 主要電器元件:

l 電源按鈕開關 ： 臺灣.

l 交流接觸器: 日本富士.

l 熱繼電器: 日本富士.

l 交流繼電器: 正泰.

l 時間繼電器: 臺灣.

l 沖擊溫度程控器: 自主研發.

l 無熔絲總開關: 臺灣.

l 固態繼電器: 美國快達.

l 按鈕開關: 臺灣.

l 干燒保護器: 韓國.

1. 安全保護裝置：

l 欠相保護裝置.

l 壓縮機過熱保護開關.

l 壓縮機高壓保護開關.

l 壓縮機過電流保護開關.

l 無熔絲開關過載保護.

l 鼓風電機過載保護。

l 加熱器短路、過載保護裝置.

l 線路保險絲及全護套式端子.

11. 控制面板:

l 沖擊溫度程控器一只（原裝進口）.

l 電源按鈕開關一只（臺灣）.

12. 隔板:兩塊

13. 周圍環境:

l 可允許使用溫度范圍：0℃～＋25℃

l 性能保證范圍:＋5℃～＋25℃（降溫時間及最低達到溫度參考1～6）

14. 提供檔: 1.質量保證書 交貨時提供一份

2.訂貨規格書 訂貨時提供一份

3.使用說明書 交貨時提供一份

15．估價除外的項目: 1. 設置場所的準備工程

2. 輸入側電氣設備

3. 輸入側電氣配線工程

4. 自然排水配管工程

5. 排水口設備

16．要求設備: 1. 本機器用電源 a. 電源:AC3￠11KW 380V 50/60HZ

※電壓變動充許值: 定格電壓的±10%

b. 最大負荷容量: 25 KVA

c. 最大電流: 40 A

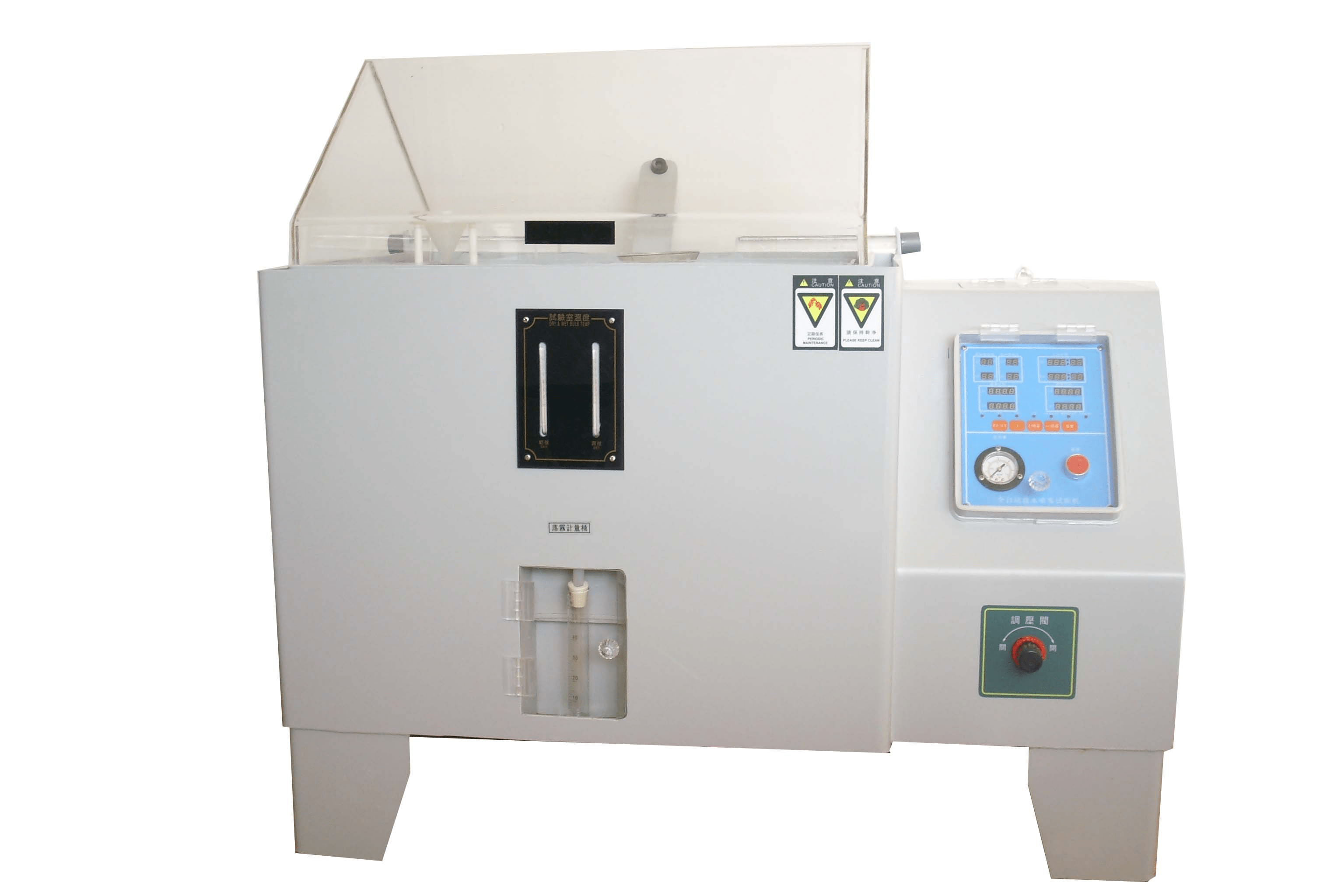

GS-YW120 鹽霧試驗機

一、產品用途：

鹽霧試驗箱乃針對各種材質之表面處理，包含五金電鍍，五金，電子零部件，化工涂料，烤漆，汽車，摩托車，五金潔具，螺絲，彈簧，磁性材料，有機及無機皮膜，陽極處理，防銹油等行業的質量檢測，測試其制品之耐蝕性。

二、特點介紹：

1.鹽霧試驗箱整體為進口PVC增強硬質塑料板，表面光潔平整，并耐老化、耐腐蝕；摒棄玻璃鋼材質應時間而產 生表面退色纖維化.全塑結構鹽霧試驗箱更能滿足長期強酸、強鹽霧試驗爾不產生任何損傷。

2.箱蓋為全透明進口耐沖擊板材制造,便于試驗時觀測試驗樣品受試狀況.箱蓋與箱體采用水密封，從而防止鹽霧外泄。

三、主要技術參數：

1、型號：GS-YW120

2、容積：120L

3、試驗室溫度：35℃±1℃/ 50℃±1℃

4、壓力桶溫度：47℃±1℃/ 63℃±1℃

5、工作室尺寸：120×100×50

6、外 形 尺寸：200×115×145

7、溫度均勻度：≤±2℃

8、溫度波動度：≤±0.5℃

9、鹽霧沉降量：1～2ml/ 80cm2·h

10、壓縮空氣壓力：1.00±0.01kgf/cm2

11、噴霧方式：連續或間歇噴霧

12、設備電源：AC220V/50Hz 功率：1.5KW
