1、案例問題

手持式器具（例如蒸汽掛燙機）IPX4試驗后要不要拿在手里搖晃幾下，再拆開檢查水痕跡，是否影響爬電距離?

對此有不同的觀點：

觀點1：IPX4試驗方法標準和產品整機標準都沒有規定要求IPX4濺水后要搖晃產品，所以不應搖晃。

觀點2：因?yàn)楫a(chǎn)品是手持式器具，IPX4濺水后應該拿在手里搖晃幾下，模擬正常使用狀態，使得濺水過程中進入產品內部的水可以流到“最不利的部位”。這樣做試驗才能驗證進入產品內部的水會不會影響產品安全。

哪一種觀點更合理?

2、案例分析

筆者個人認為，GB/T 4208-2017《IP防護等級（IP代碼）》基礎性方法標準和GB 4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》產品標準目前沒有白紙黑字說清楚手持式器具IPX4試驗后是否要搖晃，以及搖多少下，搖多快，搖多大幅度（標準條款內容詳見下文）。

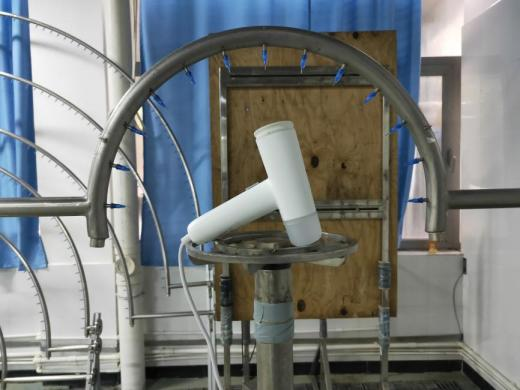

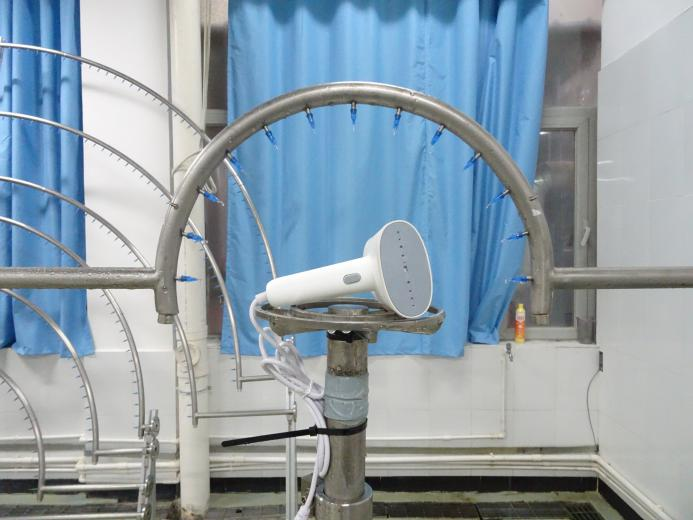

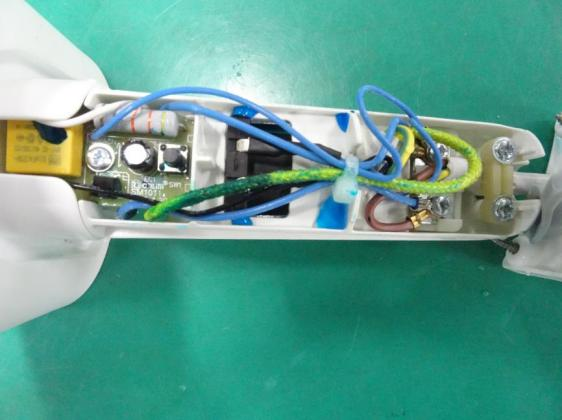

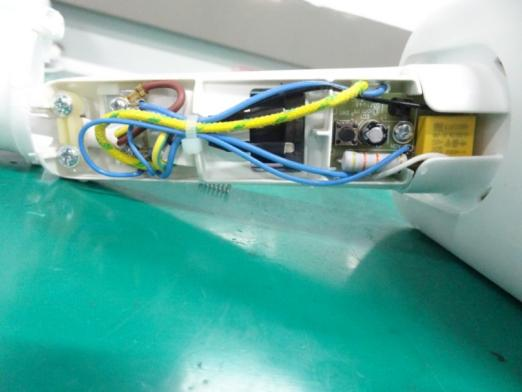

為此筆者設計IPX4濺水試驗，考慮了手持式蒸汽掛燙機樣品在試驗中的放置方式、試驗后“不搖晃”和“搖晃”的狀態，進行對比試驗，結果如表1所示（圖中藍色熒光粉處為水跡）。

表1  IPX4濺水試驗的結果對比

IPX4試驗中的樣品放置方式	樣品橫放：	樣品豎放：
IPX4試驗后未搖晃樣品	電氣絕緣上無明顯水跡	電氣絕緣上無明顯水跡
IPX4試驗后盡可能大幅度搖晃樣品	電氣絕緣上有水跡	電氣絕緣上有水跡

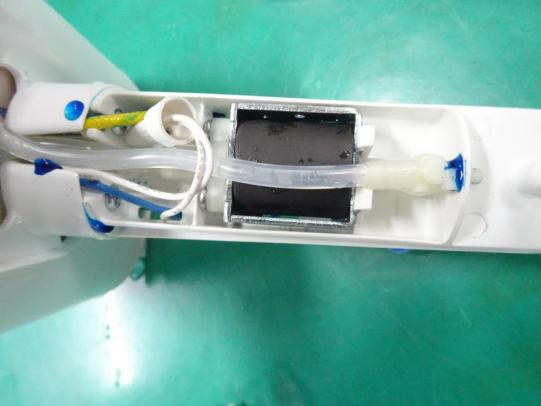

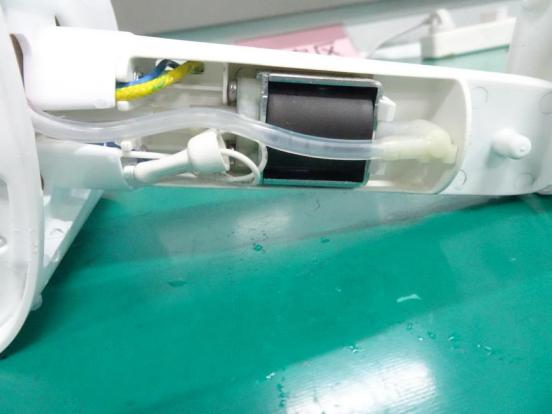

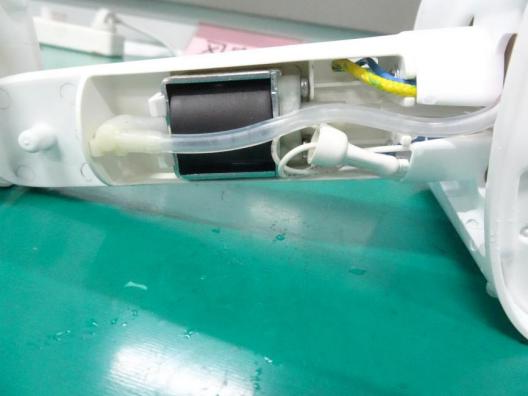

從對比試驗結果分析，無論試驗中樣品如何放置，IPX4濺水后保持試樣原有位置，不進行搖晃處理，擦干器具表面所有殘留水跡，再小心拆開檢查，發現雖然有少量水進入產品內部，但是電氣絕緣上基本沒有水痕跡，結果合格。

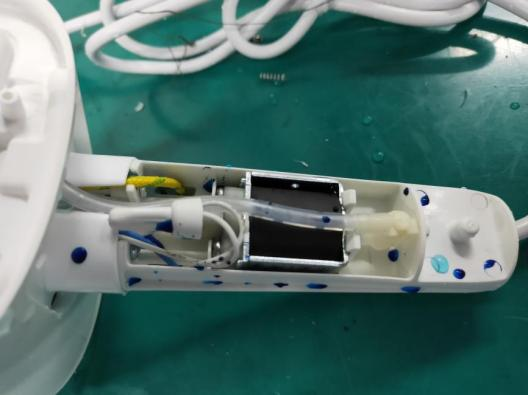

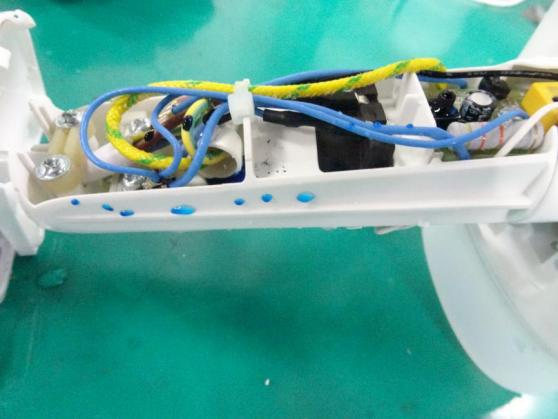

IPX4濺水后拿在手上進行最大幅度的搖晃后，擦干器具表面所有殘留水跡，再小心拆開檢查，發現試樣內部部分元器件以及電線等絕緣體表面存在肉眼可見的水跡，經過對樣品內水跡部位仔細查看，部分水跡使樣品內的爬電距離和電氣間隙降低至低于第29章的要求，結果判定為不合格。

對比試驗證明IPX4濺水后“搖晃”和“不搖晃”兩種不同處置方式下，最終結果產生了明顯差異，影響了試驗人員對試驗結果的判定。

筆者傾向觀點2更合理，既然手持式器具拿在手里正常使用過程中會搖晃，IPX4濺水試驗過程中產品要旋轉，那么試驗后產品應模擬正常使用中搖晃。更理想的狀態可能是：IPX4試驗過程中和試驗后模擬產品正常使用搖晃，在濺水的過程中就讓進入產品內部的水“到處跑”，但是實際試驗中面臨一些難題，比如：如何在運動的擺管形成的球空間中設置模擬人手搖晃產品的工裝？

閱讀GB 7000.1-2015《燈具 第1部分：一般要求與試驗》關于IPX4試驗的相關內容發現，進行IPX4試驗的燈具（一般為戶外燈如公園草坪燈、浴室天花燈等固定式燈具），要 “按照一定轉速繞其垂直軸旋轉”，盡可能地模擬各種類型雨水進入器具內部的情況，IPX4試驗后拆機檢查樣機，無水跡進入器具才能判定為合格。

IPX4戶外使用的固定式燈具都能考慮到要模擬水進入器具內部的情況，而在家庭使用頻繁的標稱了IPX4的手持式家用電器，使用者在使用過程中可能會無意地“搖晃”器具，導致水進入器具，嚴重情況下會發生觸電危險，危險程度非常高。

筆者在此呼吁標準修訂時考慮詳細規定手持式器具IPX4試驗過程中或試驗后搖晃的幅度、頻率和時間，以模擬用戶正常的使用。制造商在設計產品時應考慮水進入產品內部由于搖晃導致水可能流到“想不到”的部位。

3、標準條款

GB 4706.1-2005《家用和類似用途電器的安全第1部分：通用要求》標準

15.1 器具外殼應按器具分類提供相應的防水等級。

按15.1.1的規定，并考慮15.1.2確定其是否合格，此時器具不連接電源。

然后，器具應立即經受16.3中規定的電氣強度試驗，并且視檢應表明在絕緣上沒有能導致電氣間隙和爬電距離降低到低于第29章中規定限值的水跡。

注：檢查前，應小心擦去外殼外表面所有殘留的水。開啟器具外殼時，要小心避免器具內部水跡的位移。

15.1.1除分類為IPX0器具外，器具按下述規定經受GB 42085' (eqv IEC 60529）的試驗。

一一IPX1器具，按13.2.1規定；

一一IPX2器具，按13.2.2規定；

一一IPX3器具，按13.2.3規定；

一一IPX4器具，按13.2.4規定；

一一IPX5器具，按13.2.5規定；

一一IPX6器具，按13.2.6規定；

一一IPX7器具，按13.2.7規定。……

15.1.2在試驗期間要使手持式器具持續轉動，并轉過最不利的位置。

嵌裝式器具按使用說明安裝就位。

通常在地面或桌面上使用的器具，要放置在一個無孔眼的水平支承物上，支承物面的直徑為二倍擺管的半徑減去15 cm。

通常固定在墻壁上的器具和帶有插入插座的插腳的器具，按正常使用安裝在一塊木板的中心，該木板的每邊尺寸比器具在木板上的正交投影尺寸超出15 cm士5 cm。該木板要放置在擺管的中心位置。

對IPX3類器具，墻壁安裝的器具其底面應與擺管的轉動軸線在同一水平面上。

對IPX4類器具，器具的水平中心線要與擺管的轉動軸心線一致。但是，對通常在地面上或桌面上使用的器具，擺動范圍限制在從垂直算起每側各90°，持續時間為5 min，支承物放在擺管擺動軸心線的高度上。

對墻壁安裝的器具，如果使用說明中說明此器具應靠近地平面放置，并且規定了距離，則要按此距離在器具下面放置一塊板，該板的尺寸每個方向要比器具的水平投影各超出15 cm,通常固定在天花板上的器具，試驗時安裝在一塊水平的無孔支撐板的下方，支撐板的結構要能防止水濺到器具的頂面。擺管轉軸與支撐板下表面在同一水平面，并與器具的中心線一致，噴水直接向上。

對IPX4類器具，擺管沿垂線兩邊各擺動90°，持續時間為5min。

帶X型連接的器具，除帶有專門制備軟線的器具外，其他都應裝有表13中規定的最小橫截面積允許的最輕型柔性軟線。

取下器具上的可拆卸部件，如必要，將取下的可拆卸部件與器具主體一起經受有關的處理。但是，如果使用說明中說明一個部件在用戶維護保養時必須取下且需要借助工具才能取下時，則該部件不必取下。

GB 7000.1-2015《燈具 第1部分：一般要求與試驗》

9.2.5 防濺水燈具（IP第2位特殊數字為4），用圖7所示的濺水裝置，按9.2.4所述的方法從各個方向噴水10min，燈具應安裝在管子的旋轉中心以下，使燈具各端都能充分地噴到水。

管子應擺動約360°的角度，垂線兩側各180°，完整擺動一次（2×360°）的時間約為12s，試驗時燈具應繞其垂直軸旋轉，轉速為1r/min。

……

c) 電氣連接件、載流部件或者可能危害使用者或環境的絕緣體上沒有水跡，例如當這可能使爬電距離小于第11章的規定值時；只有當帶載條件下電壓不超過12V有效值或無紋波直流30V的SELV導體，并且導體有防腐蝕保護的例外。

注3：4.18包括了一些防腐蝕方面的內容。

1） 沒有排水孔的燈具，應該沒有水進入。

注4：應注意不要將凝露誤認為進水。

2） 有排水孔的燈具，如果水可以有效地排出，而且不會使爬電距離和電氣間隙降至本部分規定的數值以下時，試驗時水的進入包括凝露水是允許的。

d)  水密或壓力水密燈具內，任何部件內均無水進入的痕跡；

……

GB/T 4208-2017《IP防護等級（IP代碼）》標準

14.2.4 第二位特征數字為4的擺管或?yàn)R水噴頭試驗

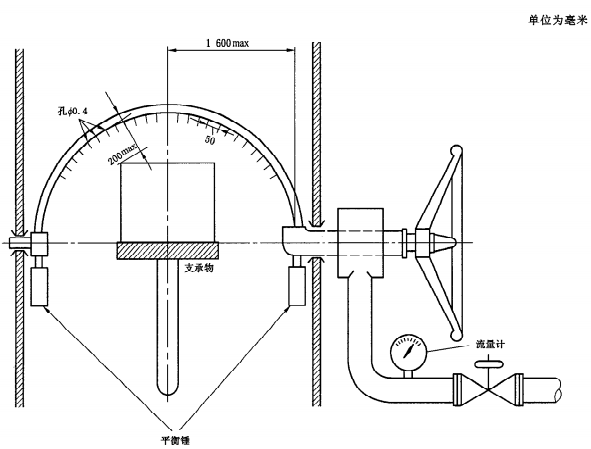

a) 使用圖4試驗設備（擺管）的條件。

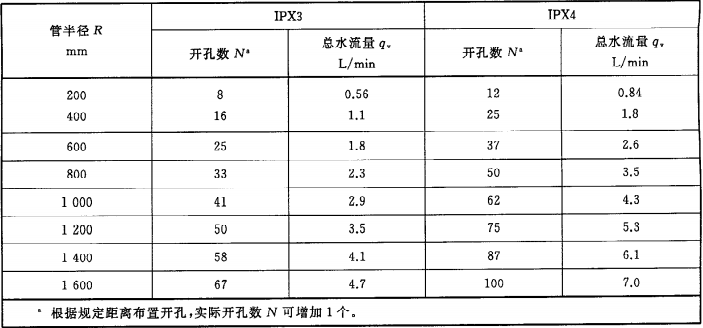

噴水孔布滿于擺管半圓180°內。按表9規定調節水流量，并且流量計測量。

擺管沿垂線兩邊各擺動180°，共約360°，每次擺動（2×360°）約需12 s。

試驗進行10 min。

如果有關產品標準未做規定，被試外殼的支承物應開孔，以避免成為擋水板。將擺管在每一方面擺動到最大限度，使外殼在各方向都受到濺水。

b) 使用圖5試驗設備（濺水噴頭）的條件。

從噴頭上除去平衡重物的擋板，使外殼在各個可能的方向都受到濺水。

水流速度和每單位面積的濺水時間如14.2.3規定。
