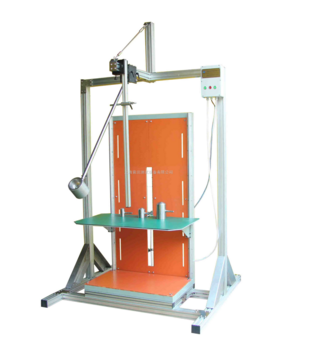

家用電器設備在日常生活中經常使用到，給我們的生活帶來便利的體驗。選擇家用電器，我們不能只是看到它的款式，功能，最主要還是產品質量的保障。家用電器，它的防摔、防沖擊也是其中必要測試的一個環節。廠家在注重其裝飾性和時尚性的同時，不能忽略它的防沖擊性和機械強度的等級試驗。今天Delta德爾塔儀器給大家介紹一款試驗機，用于電器附件、插頭插座或電器設備外殼對外界的防沖擊等級/機械強度等級試驗——IK擺錘沖擊試驗裝置。
一、符合標準
本裝置符合GB2099.1-2008、GB17465.1-2009、GB4706.1-2005、GB7251.5-2008、GB/T20234.1-2015、GB/T18487.1-2015、GB2423.55-2006、GB/T20138-2006、IEC61439-1:2009、IEC62262-2002第6條及IEC60068-2-75、NB/T33001-2010，NB/T33008.1-2013等標準對沖擊設備的要求。
二、主要技術參數
1、擺桿：長度1000㎜，外徑15.9 mm、壁厚1.5 mm的鋼管，與錘頭構成各等效質量；
2、沖擊點上下可調，行程200～1200mm電動可調節,可定制高度，沖擊裝置前后左右可移動。
3、撞擊錘頭見表1撞擊元件特性，配2，5,10,20J錘頭擺桿，50J選配。
表1撞擊元件特性
能量/J | ≤1 ±10% | 2 ±5% | 5 ±5% | 10 ±5% | 20 ±5% | 50 ±5% |
等效質量±2%kg | 0.25(0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
材料 | 尼龍 | 鋼 | ||||
R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
D/mm | 18.5（20） | 35 | 60 | 80 | 100 | 125 |
f/mm | 6.2（10） | 7 | 10 | 20 | 20 | 25 |
r/mm | - | - | 6 | - | 10 | 17 |
l/mm | 根據等效質量調整確定，見附錄A | |||||
a、洛氏硬度HRR85~100按ISO2039-2;b、Fe490-2按ISO1052，洛氏硬度HRE80~85按ISO6508. | ||||||
注：當能量小于或等于1J時，在括號中的撞擊元件的等效質量以及撞擊元件的直徑是參照原試驗Ef，試驗Eg的量值已在此參數中，為了協調，括號內的量值自本部分等同采用的IEC60068-2-75：1997第一版1997年8月出版的5年后將刪除。 | ||||||
4、沖擊能量、等效質量與跌落高度對照見表2跌落高度。
表2 跌落高度
能量/J | 0.14 | 0.2 | (0.3) | 0.35 | (0.4) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
等效質量/kg | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
跌落高度±1%mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
注1、見3.2.2注；注2、本部分的能量單位焦耳（J）由標準重力加速度導出，g圓整取值10m/s2。 | |||||||||||||||
5、IK等級參數對應表見表3 IK代碼及其相應碰撞能量的對應關系
表3 IK代碼及其相應碰撞能量的對應關系
IK代碼 | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 |
碰撞能量/J | a | 0.14 | 0.2 | 0.35 | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 |
注1、如果要求更高的碰撞能量，推薦取值50J；注2、有些國家標準使用一位數字表示規定的碰撞能量，為避免與之混肴，故特征數字選用兩位數字表示 | |||||||||||
a按本標準為無防護 | |||||||||||
6、結構原理：試樣為正常安放，調整沖擊點，定位沖擊裝置，按釋放桿錘頭自由沖擊試樣。
7、錘頭標準及參考尺寸（根據等效質量要求長度有所變化）：
能量/J | ≤1 ±10% | 2 ±5% | 5 ±5% | 10 ±5% | 20 ±5% | 50 ±5% |
等效質量±2%kg | 0.25(0.2) | 0.5 | 1.7 | 5 | 5 | 10 |
材料 | 尼龍 | 鋼 | ||||
R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
D/mm | 18.5（20） | 35 | 60 | 80 | 100 | 125 |
f/mm | 6.2（10） | 7 | 10 | 20 | 20 | 25 |
r/mm | - | - | 6 | - | 10 | 17 |
l/mm | 根據等效質量調整確定，見附錄A | |||||
a、洛氏硬度HRR85~100按ISO2039-2;b、Fe490-2按ISO1052，洛氏硬度HRE80~85按ISO6508. | ||||||
注：當能量小于或等于1J時，在括號中的撞擊元件的等效質量以及撞擊元件的直徑是參照原試驗Ef，試驗Eg的量值已在此參數中，為了協調，括號內的量值自本部分等同采用的IEC60068-2-75：1997第一版1997年8月出版的5年后將刪除。 | ||||||
Delta德爾塔儀器專注于研發生產各種電器通用安全安規類檢測設備、IP外殼防護檢測設備、阻燃/燃燒試驗設備、大小家電專用檢測設備、電器附件性能檢測設備、電線電纜檢測設備、鋰電池及充電樁檢測設備、高中低壓電器專用檢測設備、燈具性能壽命試驗設備、環境試驗設備、非標類定制試驗設備等等。公司為眾多檢測認證機構、質檢商檢機構提供實驗室配件建設服務。如需產品技術資料，請關注Delta德爾塔儀器！
