主要技術參數：

1、供電電源：AC：220V±10%/50Hz；

2、檢測產品極數：3個工位單極(最多4極,采用觸點串聯方試,但不能體現該產品觸點的分?jǐn)嗳萘?；

3、繼電器線圈供電壓：DC 0～50V手動調節，AC 0～250V手動調節；

4、數顯線圈電壓值：精度±0.5%，電壓輸出：DC輸出電流最大1A，AC輸出電流最大0.5A；

5、繼電器通/斷電試驗時間及間隔：0.1秒～99.9S可PLC任意預置；

6、試驗次數：0～99999999可PLC預置，可斷電保持，次數到達時自動停機并有聲光報警；

7、觸點通電次數：PLC根據觸點通/斷電次數進行累加，可斷電保持；

8、智能判斷：試樣通負載時，預先可設置該工位試樣連繼出現常通(觸點粘合)或出現連斷開(觸點燒)的次數,當累計到設定次時, 判斷該工位產品不良,并自動停止負載；

9、所設參數和測試試樣規格型號均可長期保存；

10、控制方式：PLC控制觸摸屏操作，人機智能交換；

11、接線方式：試驗機面板配有2對大電流接線柱分別接被測繼電器的2對觸點，另配一路接線排用于供被測繼電器線圈用電。

注：繼電器電氣試驗負載需另配。

繼電器電氣機械壽命試驗臺操作特點：

1、試驗總次數：總次數方框中可以輸入1-99,999,999的數字。輸入的數字是試驗產品總的運行次數。

2、吸合與開放占空時間：吸合時間和開放時間的方框中可以輸入200-65535的數字。吸合與開放占空時間是分開設置，最小時間200mS，最大65535mS。

3、失誤次數：失誤次數方框中可以輸入1-250的數字。表示同一個觸點失誤次數超過設定次數,對該觸點不再監測。

4、連續失誤次數：連續失誤次數方框中可以輸入1-250的數字。

6、線圈電壓：試驗品的工作電壓直流0-50V可調節。交流5-250VAC，60Hz可調。按照試驗產品的額定工作電壓設置。可進行報表打印。

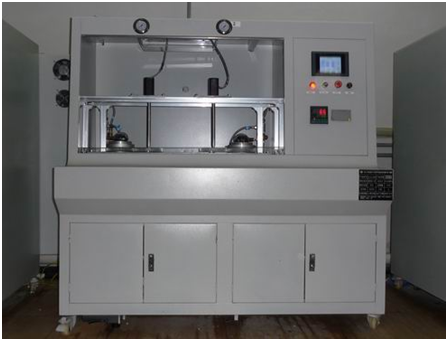

7、本試驗臺采用臺箱式結構，整體防靜電噴涂，優質蝕刻不銹鋼板作面板，美觀耐用，上有控制屏、調節旋鈕、通電指示燈、開關、報警器等部件，內有PLC、通電檢測模塊、控制線路等。

8、對被檢產品通電并通過高精度電流感應器檢測電流通斷情況和累計，檢測其通電流及動作時間關系特性，正常輸出為每對觸點1組接線柱(分公共觸點COM、常開觸點NO及常閉觸點NC)，一路負載只對單極觸點進行檢測，也可利用多極觸點串聯的接線方法對2極以上的觸點進行檢測(多極串接時不能體現觸點的分?jǐn)嗳萘?，或采用分時控制各極觸點通/斷電時間(必須通電時間小于斷電時間)來實現一路負載供2極觸點進行試驗用。

9、通電檢測模塊可以在試驗時檢測到電流、電壓及交直流轉換等信號與控制屏進行通訊，達到試驗需求的效果和目的。

10、工作臺面在壽命臺的頂部，用防火的絕緣電木制作而成，開有與試樣連接線路的孔位，并且裝有可推拉的有機玻璃罩，安全美觀，操作方便。

滿足標準：

繼電器電氣機械壽命試驗臺滿足GBT14598.1-2002電氣繼電器 第23部分:觸點性能標準試驗要求、GB/T 14598.5-1993 電氣繼電器 第十五部分電氣繼電器觸點的 壽命試驗試驗設備的特性規范、GB/T 14598.4-1993 電氣繼電器 第十四部分 電氣繼電器觸點的壽命試驗 觸點負載的優先值、GB/T 7261-2016 繼電保護和安全自動裝置基本試驗方法、GB 14536.11-2008 家用和類似用途電自動控制器 電動機用起動繼電器的特殊要求、GB 14598.27-2008 量度繼電器和保護裝置 第27部分：產品安全要求、GB/T 15510-2008 控制用電磁繼電器可靠性試驗通則、GB/T 18908.1-2002 工業用時間繼電器 第1部分：要求和試驗、GB/Z 22204-2016 過載繼電器可靠性試驗方法等相關標準要求設計制造。
