冰水沖擊試驗機適用于進行產品的耐冰水飛濺測試。模擬冬天當在潮濕的路面駕駛時冰水濺落到發熱系統或組件上。失效模式為不同的溫度膨脹系數導致材料機械性龜裂或是密封失效。是各類電子、電工、電器、塑膠等原材料和器件進行耐寒、耐熱、耐冰水飛濺性試驗、耐冰水浸沒性試驗及品管工程的可靠性測試設備。
主要技術參數：
內箱尺寸 | 1000×1000×1000mm（W*D*H） |
外箱尺寸 | 約1800×1450×1965mm（W*D*H）以實際尺寸為準 |

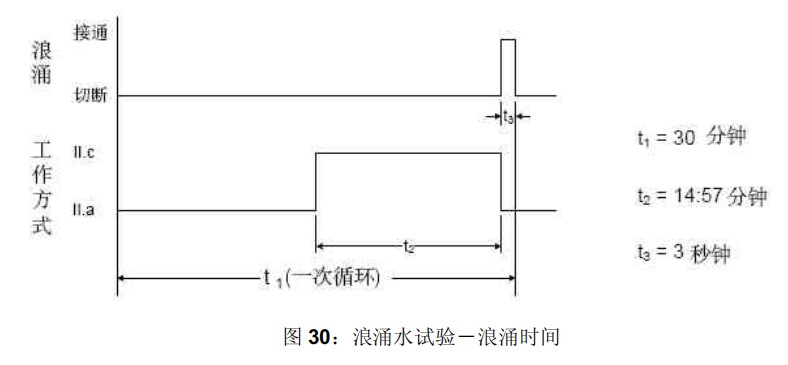

試驗實施 | 將試驗加熱到試驗溫度。按照圖30對試件循環浪涌。必須對試件整個寬度進行浪涌
|
循環持續時間 | 30分鐘 |
高溫箱溫度范圍 | RT+10～150℃ |
浪涌水溫度范圍 | 0℃～+4℃ |
浪涌介質 （需方自備） | 管道水加3%重量百分比的亞利桑拉灰（需方自備），細度按照ISO12103-1，必須保證不斷混和 |
試驗用水 | 去子離水（需方自備） |
浪涌時間 | 3秒鐘 |
水流量 | 3L～4L，每次浪涌/每個噴嘴 |

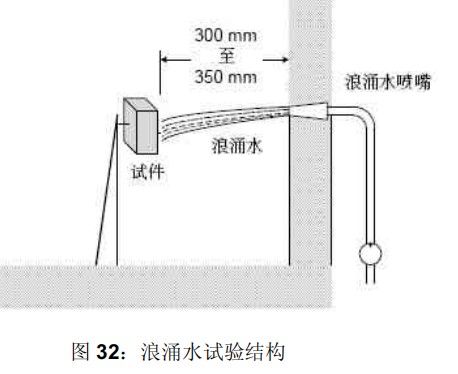

噴嘴到試樣的距離 | 300～350mm |
噴嘴數量 | 1套 |
試驗循環次數 | 100次 |
溫度分辨率 | 0.1℃ |
溫度波動度 | ±0.5℃ |
溫度均勻度 | ±2℃ |
噴嘴距樣品距離 | 300～350mm
|

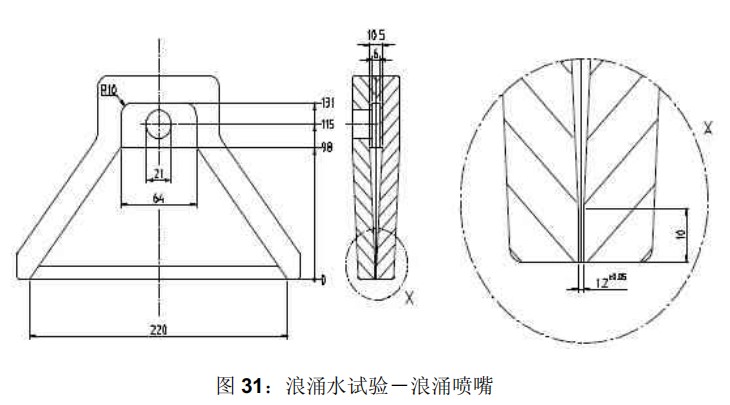

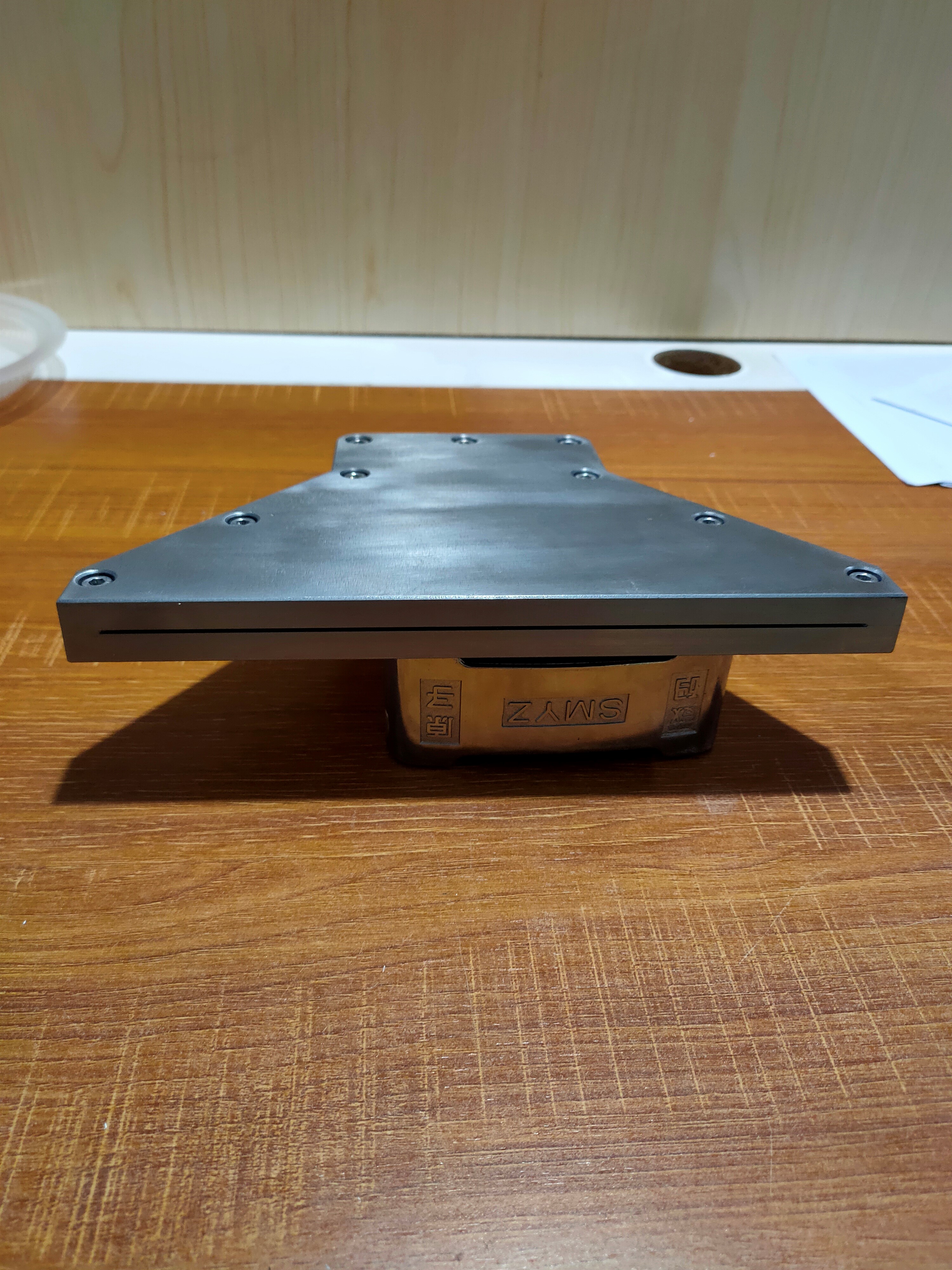

噴嘴 |
|

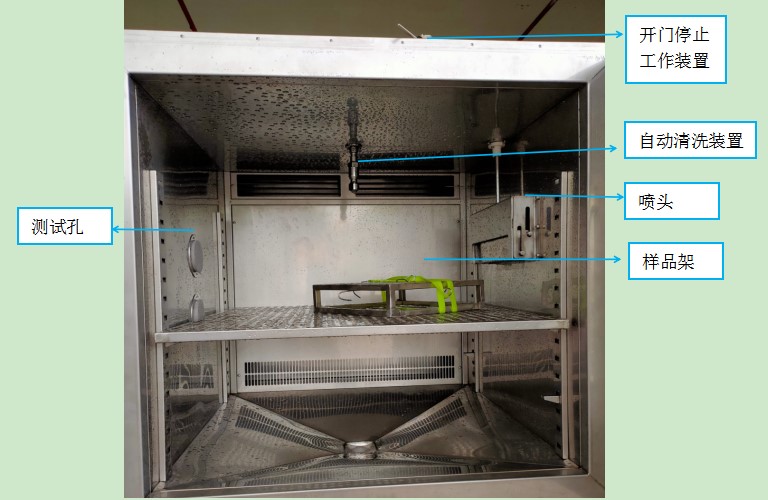

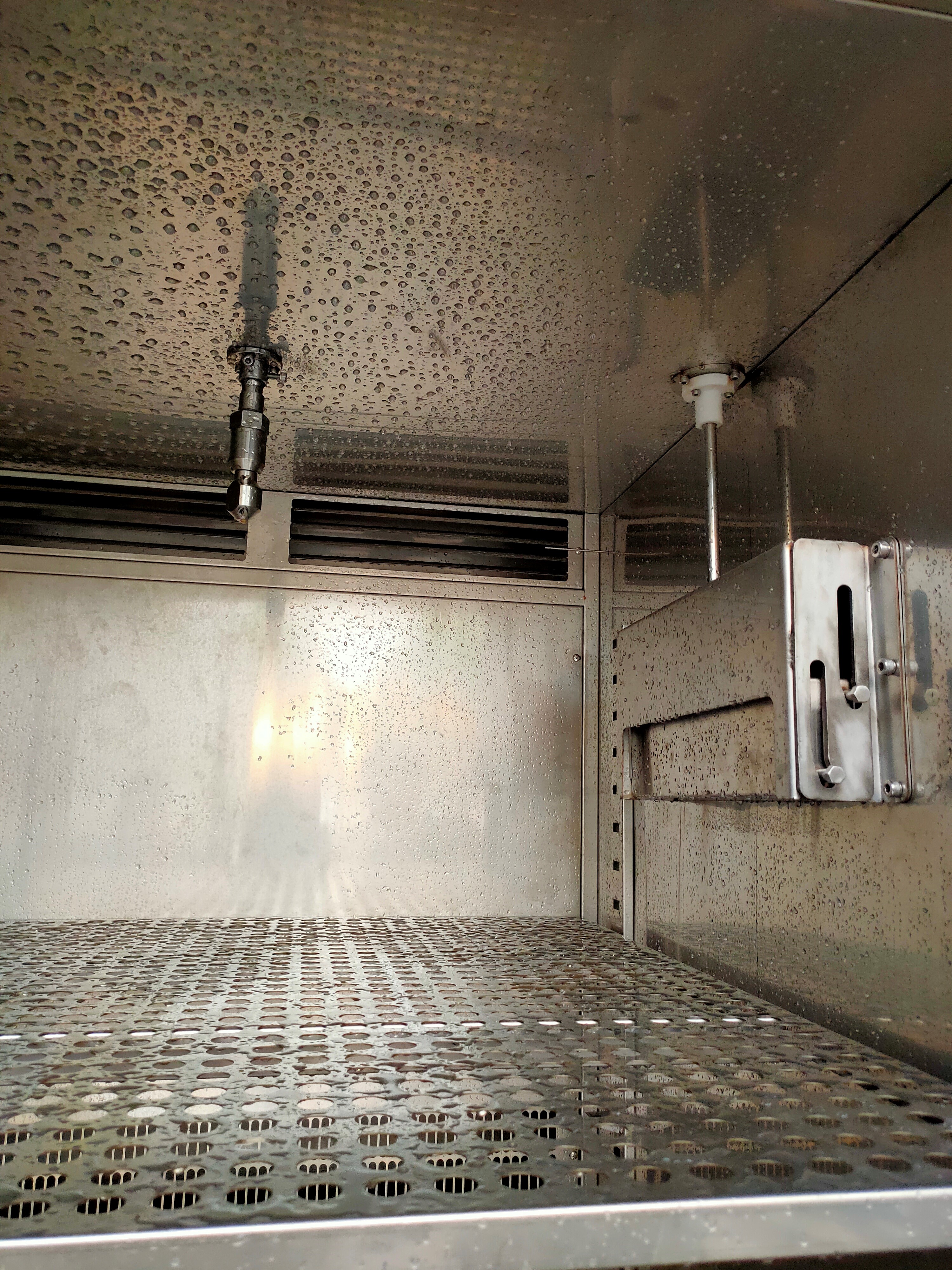

內箱結構 |
|
設備構造 | |
試驗樣品固定 | 試驗箱底部采用槽鋼焊接成網狀結構，上表面鋪設鋼板供安裝電動機，試驗箱右側板開孔加強處理供安裝樣品固定架，試驗室內箱底部采用槽鋼焊接與底座連接支撐，上面鋪設1.2mm厚鋼板加強供安裝發電機用，鋼板焊接到試驗箱內膽外壁。 |
箱體材質 | 內箱材質：SUS316#不銹鋼 1.2mm厚； 外箱材質：SUS304#不銹鋼1.0mm厚； 控制箱和測試箱為整體式； 試驗箱底部回收噴淋用水； 噴淋擺管位于試驗箱中間位置，采用單邊固定方式； |
測試孔 | 1個，直徑50mm，電源與插座用戶自備 |
箱門 | 雙開門；防爆把手 |
觀察窗 | 門上有視窗，視窗中配有刮水器 |
照明 | 室內照明燈 |
配電控制柜 | 總電源斷路器、人機界面控制器、配電板、散熱風機、超溫保護器、水泵。 |
回水系統 | 采用底部回收循環使用，從而達到節約用水 |
泥水供給系統 | 采用SUS316#不銹鋼制作泥水供應水箱，配合泥水防結晶攪拌裝置、泥水供水水泵及供水管調壓裝置，保證恒壓恒流供應噴淋 |
泥水補充 | 采用手動補水方式，將調制好的泥水直接導入泥水箱即可 |
管道清洗系統 | 為防止管道泥土結晶導致堵塞，試驗結束后自動啟動清水供水，將管道內泥土清洗干凈，專業清水供水電磁閥 |
清水供應 | 直接與自來水管連接即可，要求供水壓力≧2kgf/cm2 |
泥水配制（需方自備） | 使用泥水為3%亞利桑那粉 （注：若客戶需用介質去離子水做測試，請自備純水機1臺） |
電氣控制系統 | |

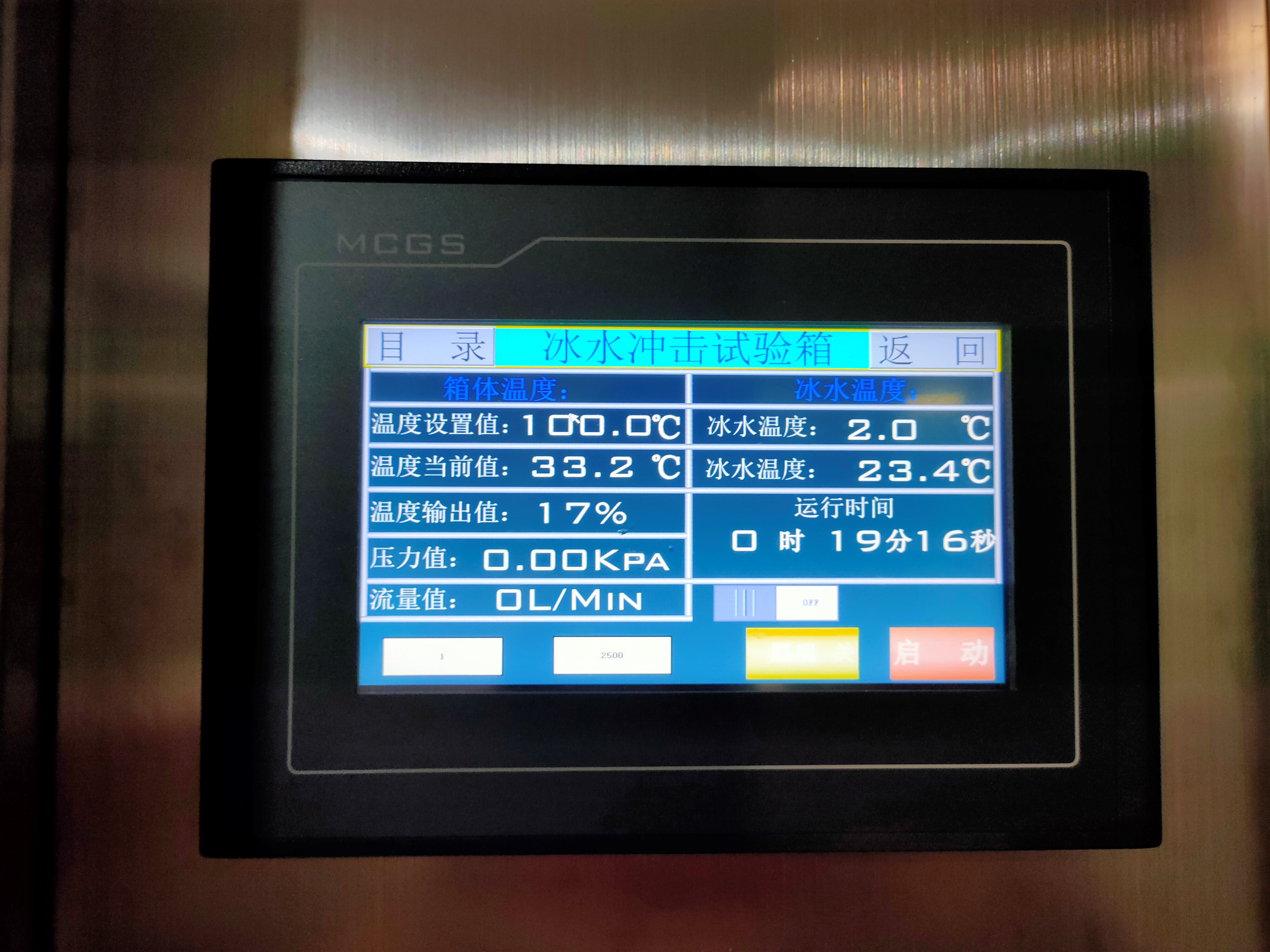

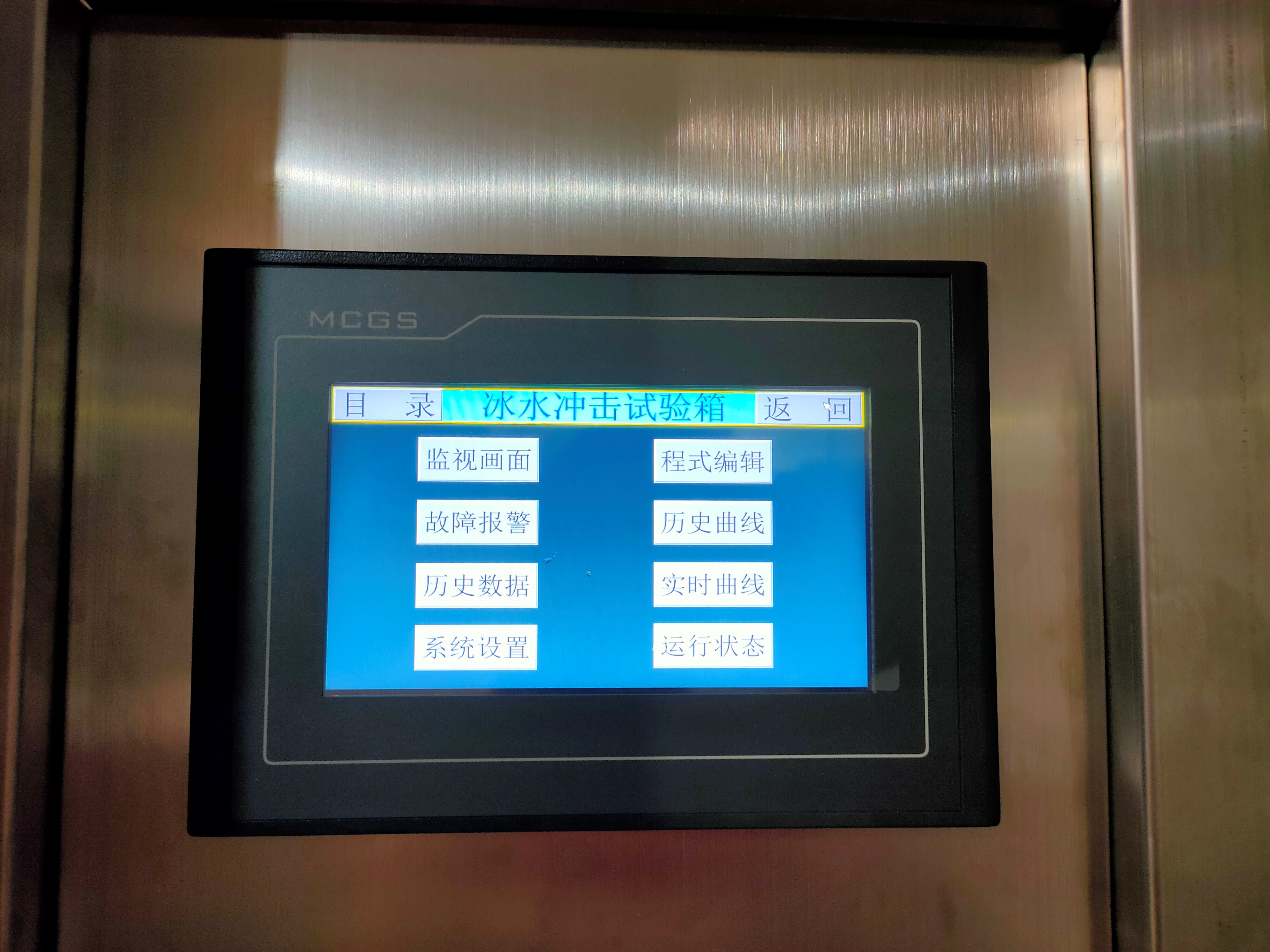

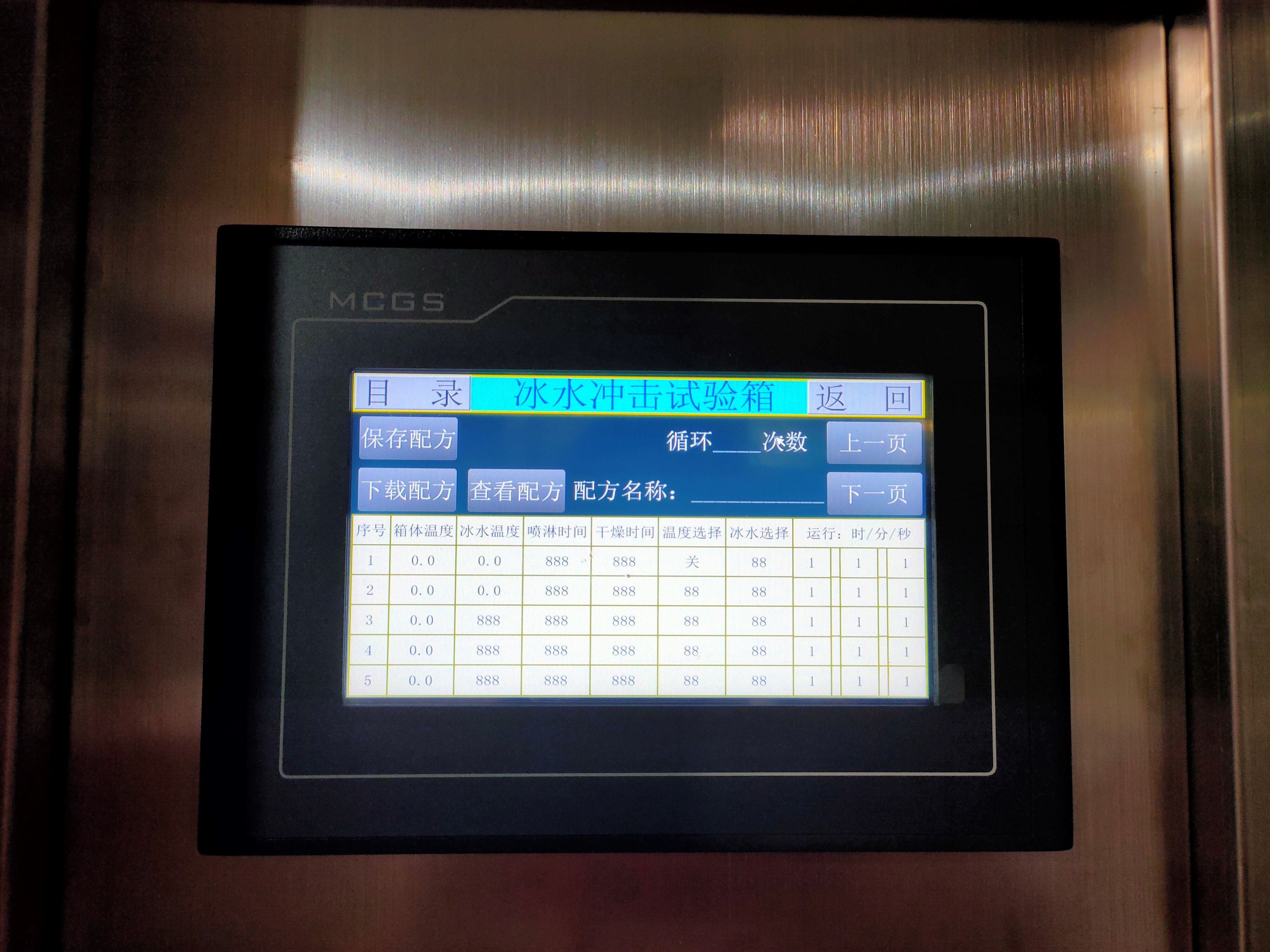

控制器 | 液晶顯示觸摸屏控制器 分別噴淋周期、水泵動作、清洗動作等
|
制冷系統 | 采用法國泰康壓縮機 |
通訊 | USB通訊接口 |
運行方式 | 程式方式 / 定值方式 |
設定方式 | 中/英文介面、觸摸式輸入 |
六、安全保護裝置 | |
噴淋水泵 | 超載，短路保護 |
電源 | 漏電保護，超載及短路保護 |
攪拌電機 | 超載，短路保護 |
儲存環境要求 | 設備環境溫度應保持0℃～+35℃以內 |
安裝場地要求 | 試驗箱左右及后側壁板距離墻壁不得小于800mm，正面距離墻壁距不得小于1000mm設備運輸時，進入門口或通道、電梯等,是否能進入，以免影響貴司工程進度。 |
試樣限制 | 本試驗設備禁止易燃、易爆、易揮發性物質試樣的試驗；儲存腐蝕性物質試樣的試驗、儲存生物的試驗、儲存強電磁發射源試樣的試驗及儲存 |
設備使用條件 | 環境條件： 1、+25℃； 2、相對濕度：≤85%R.H； 3、氣壓：86kPa～106kPa。 供電條件： 1、電壓、頻率：AC380V±10% ；50Hz±10% ；三相四線+保護地線； 2、電壓、頻率：16kW； 3、保護地線接地電阻：保護地線接地電阻小于4Ω； 電源開關： 1、要求用戶在安裝現場為設備配置相應容量的漏電保護空氣開關，并且此開關必須是獨立供本設備使用； 2、禁止使用閘刀開關或電源插座； 3、漏電保護空氣開關離設備不超過2米的位置。 水源條件： 1、要求用戶在安裝現場為設備配置水源，水壓不低于0.2Mpa,并安裝4分水龍頭； 2、水龍頭離設備不超過2米的位置。
|
主要配置清單
序號 | 配件品名 | 產地 | 單位 | 數量 |
1 | 觸摸屏 | MCGS | 個 | 1 |
2 | PLC模塊 | 信捷 | 套 | 1 |
3 | PLC控制系統 | Delta德爾塔儀器 | 套 | 1 |
4 | 噴淋滴嘴 | 自制 | 套 | 1 |
5 | 斷路器 | 正泰 | 套 | 1 |
6 | 排風扇 | 臺灣 | 套 | 1 |
7 | 限溫器 | 中國 | 個 | 1 |
8 | 循環水泵 | 淩霄泵業 | 個 | 1 |
9 | 攪拌電機 | 雨田 | 個 | 1 |
10 | 交流接觸器 | 正泰 | 套 | 1 |
11 | 熱超載繼電器 | 正泰 | 套 | 1 |
12 | 中間繼電器 | 日本OMRON | 套 | 1 |
13 | 蜂鳴器 | 臺灣天得 | 個 | 1 |
14 | 帶燈自鎖開關 | 紅波 | 套 | 1 |
15 | 燈 | 國產優質 | 個 | 1 |
16 | 保險管 | 國產優質 | 套 | 1 |
17 | 壓縮機 | 法國泰康 | 個 | 1 |
18 | 制冷系統 | 本公司開發 | 套 | 1 |
符合標準
本設備符合ISO16750-4 道路車輛 - 電氣和電子裝備的環境條件和試驗 第4 部分氣候環境；
GB/T 28046.4-2011：道路車輛 電氣及電子設備的環境條件和試驗 第4部分 氣候負荷（第5.4章節）；
VW80000：2009-10 LV124 3.5噸以下汽車電氣和電子部件 試驗項目、試驗條件和試驗要求。
